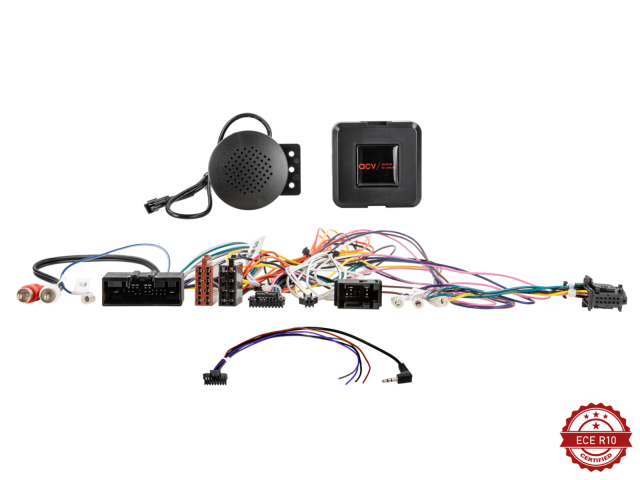

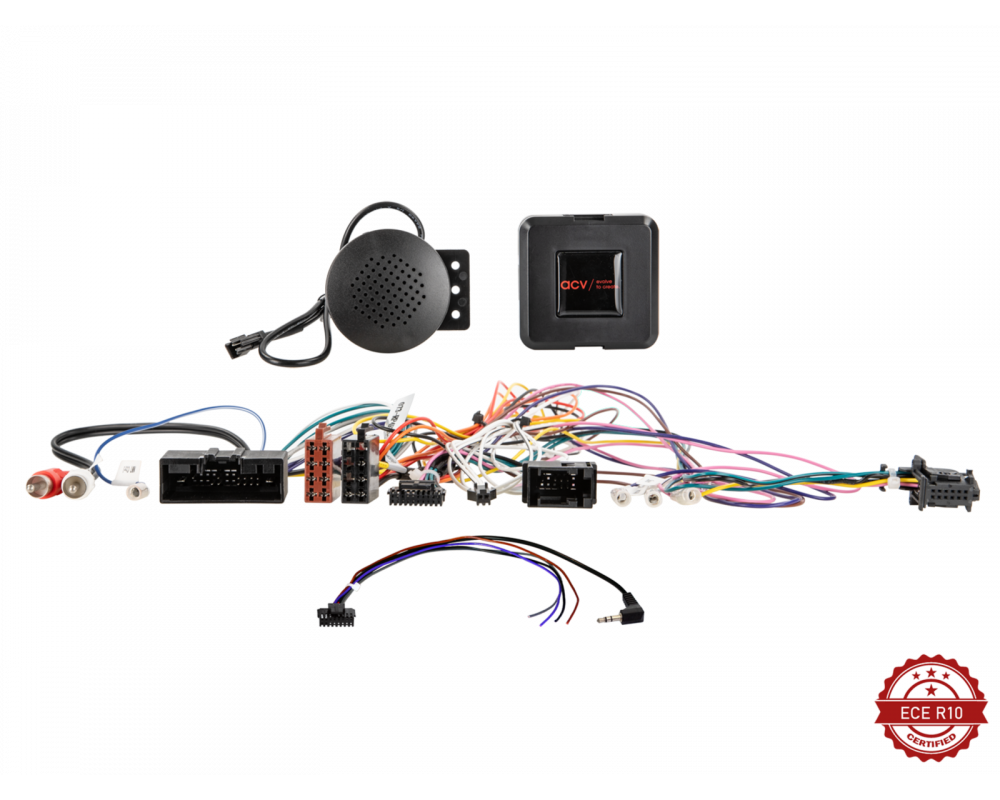

Stuurwielinterface Ford 24-pins met displaybehoud (42xfo017)

Behoud de bediening vanaf het stuur

CAN-bus stuurwielbedieningsinterface voor diverse Ford-modellen met OEM-display en 24-pins aansluiting.

Functies

• Behoud van de originele stuurwielbediening
• Ondersteuning van de parkeersensoren achter

Aansluitingen

• 24-pins Ford-aansluiting
• OEM-stuurwielbediening naar 3,5 mm jack of losse aansluitkabel
• AMP-displaystekker naar het originele display
• OEM-displaystekker naar de interface
• Originele AUX-aansluiting naar rood/witte cinchstekkers

Geschikte voertuigen

• Ford B-MAX (JK8): 10/2012-09/2017
• Ford C-MAX (DXA): 11/2010-12/2019
• Ford EcoSport (JK8): 02/2014-10/2017
• Ford Fiesta (JA8/JR8): 01/2013-06/2017
• Ford Focus (DYB): 09/2011-09/2014
• Ford Focus (DBY): 10/2014-08/2018
• Ford Kuga (DM2): 03/2013-12/2019
• Ford Ranger (2AB): 12/2011-12/2015
• Ford Transit Connect (PJ2): 12/2013-05/2018
• Ford Transit Custom (FAC/FDA): 08/2012-06/2016
• Ford Tourneo Connect (PJ2): 12/2013-05/2018
• Ford Tourneo Custom (FAC/FAD): 08/2012-06/2016
• Ford Transit (V363/FCA/FAD): 08/2014-06/2016
• Ford Taurus: 2008-2012

Beschikbare uitgangssignalen

• Rood: geschakelde +12 V (klem 15)
• Oranje: +12 V verlichting (klem 58)
• Paars/wit: +12 V achteruitrijsignaal
• Roze: snelheidssignaal
• Groen: massa/GND-signaal van de handrem
• Maximale belastbaarheid van de uitgangen: 250 mA
• Bij een hoger stroomverbruik is een relais nodig: minimaal 75 ohm spoelweerstand voor één relais en 150 ohm voor twee relais.

Belangrijk vóór de montage

• Geschikt voor voertuigen met stuurwiel-OK- en/of spraakfunctieknop, OEM-display en cd-speler onder het scherm.
• De SYNC-functie wordt niet ondersteund. Schakel SYNC en Bluetooth vóór montage uit; daarmee wordt ook de SYNC-noodoproepfunctie uitgeschakeld.
• Bij voertuigen met OEM-navigatie kan de interface slechts gedeeltelijk compatibel zijn.
• Open het instellingenmenu door de spraakselectieknop maximaal twee seconden in te drukken en voer instellingen uitsluitend volgens de handleiding uit.
• Laat bij storingen eerst de CAN-bus tot rust komen en voer daarna de instelling opnieuw uit.
• De displayaansluiting moet afhankelijk van de montagepositie mogelijk worden verlengd.
• Bij een klein display met twee instelknoppen rechts wordt de datuminstelling niet ondersteund.
• Bij Ford Transit V363 kan het OEM-display niet in het radio-inbouwpaneel worden gemonteerd, maar moet het wel aangesloten blijven.
• Stel de DIP-schakelaars in voor het merk van de aftermarket radio volgens de meegeleverde handleiding.
• Re-importvoertuigen en voertuigen met afwijkende software kunnen functioneel afwijken.

Productgegevens

• Artikelnummer: 42xfo017
• Producttype: stuurwielbedieningsinterface
• Productnaam: S.W.I. Ford diverse voertuigen 24Pin/Display Multilead
