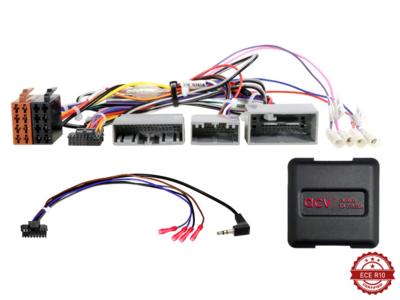

S.W.I. Honda Accord/CR-V/CR-Z/Jazz 24Pin Multilead CAN Bus

Productinformatie in één overzicht

Hieronder vindt u de aansluitingen, toepassingen en aandachtspunten voor S.W.I. Honda Accord/CR-V/CR-Z/Jazz 24Pin Multilead CAN Bus overzichtelijk bij elkaar.

Kenmerken en toepassing

• Stuurwielbedieningsinterface
• Afstandsbediening stuurwiel

Aansluitingen

• Opmerking: CAN-busverbinding : 24-pins / 20-pins Honda- connectorverbinding: 32-pins Bluetooth-moduleconnector Voertuigen zonder Premium OEM-geluidssysteem Voertuigen zonder OEM-navigatie Voertuigen zonder Fujitsu Ten OEM Connect-systeem Datum-/tijdinstellingen ondersteund Voertuiginstellingen ondersteund Voertuigen met Basic OEM-geluidssysteem +12V Amp Remote Pin 16 (productafbeelding 2): Actieve systeemadapter voor diverse voertuigen ISO>ISO > Artikel: 13-1190-50 Geschikt voor de volgende voertuigen: Honda Civic (FK) 02/2012 - 01/2015 Honda Civic Sedan (FK) 05/2015 - 06/2017 Honda Civic Tourer (FK) 02/2014 - 01/2015 Honda CR-V (RE5) 11/2012 - 02/2015 Honda CR-V (RE5) 03/2015 - 08/2018 De volgende signalen worden geleverd
• Geïmporteerde voertuigen of voertuigen met andere software kunnen functioneel incompatibel zijn. Rood: +12V ontstekingsaansluiting 15 Oranje: +12V verlichtingsaansluiting 58 Paars/wit: +12V achteruitrijsignaal Roze: Snelheidssignaal Groen: Massa (GND) Handremsignaal Nominale uitgangsstroom: 250 mA max. Stroomvereiste hoger dan 250 mA: 1 relaisspoelweerstand 75 ohm min. 2 relaisspoelenweerstand 150 ohm min.

Geschiktheid en compatibiliteit

• Universeel
• Honda Civic 2012-2017
• Honda CR-V 2012-2018

Productgegevens

• Artikelnummer: 42xho006
• Productnaam: S.W.I. Honda Accord/CR-V/CR-Z/Jazz 24Pin Multilead CAN Bus
