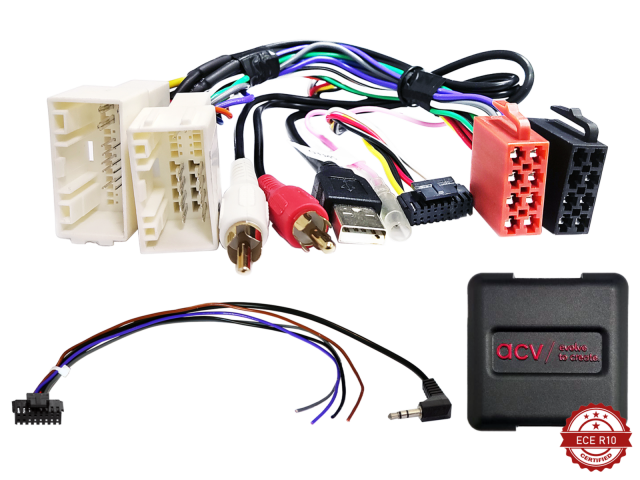

S.W.I. Hyundai/Kia Voertuigen 24Pin/18Pin Multilead

Productinformatie in één overzicht

Hieronder vindt u de aansluitingen, toepassingen en aandachtspunten voor S.W.I. Hyundai/Kia Voertuigen 24Pin/18Pin Multilead overzichtelijk bij elkaar.

Kenmerken en toepassing

• Stuurwielbedieningsinterface
• Opmerking: analoog
• USB Apple CarPlay / Android Auto wordt niet in alle voertuigen ondersteund

Aansluitingen

• Aansluiting: 24-pins / 18-pins Hyundai-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel Aansluiting: OEM AUX > RCA (m) rood/wit Aansluiting: OEM USB > USB-A
• Voertuigen met afwijkende stekkerconfiguraties en voertuigen met OEM-navigatie
• Controleer de stekkerconfiguratie door deze te meten vóór aansluiting om storingen of defecten aan het voertuig of het achteraf inbouwapparaat te voorkomen
• Controleer de AUX-aansluitconfiguratie met het OEM-apparaat door deze te meten vóór aansluiting Controleer de USB-aansluiting met het OEM-apparaat door te meten vóór aansluiting

Geschiktheid en compatibiliteit

• Hyundai Hyundai Azera 2011 - 2017 Hyundai Elantra 2011 - 2015 Hyundai H1 (TQ) 03/2011 - 08/2018** Hyundai H1 (TQ) 08/2018 - 07/2020** Hyundai H350 06/2015 - 12/2019** Hyundai i10 (IA) 11/2013 – 12/2016 Hyundai i10 (IA) 01/2017 – 12/2019** Hyundai i40 (VF) 09/2011 – 05/2015* Hyundai i40 (VF) 05/2015 - 08/2018* Hyundai i40 (VF) 08/2018 - 07/2019* Hyundai i45 2009 - 2014 Hyundai i800 2007 - 2021** Hyundai ix35 (EL) 03/2010 - 09/2013 Hyundai ix35 (EL) 09/2013 - 07/2015 Hyundai ix45 2013 - 2018*** Hyundai Santa-Fe (DM) 10/2012 - 11/2015 Hyundai Sonata (YF) 2009 - 2014 Hyundai Tucson (TL) 04/2010 - 06/2015 Hyundai Tucson (TL) 07/2015 - 07/2018** Hyundai Tucson (TL) 07/2018 – 12/2020**
• Kia Kia Cee'd (JD) 06/2012 – 09/2015 Kia Forte 2012 – 2016 Kia Picanto (TA) 09/2011 – 04/2015 Kia Picanto (TA) 04/2015 – 03/2017 Kia Pro-Cee'd (JD) 07/2013 – 09/2015 Kia Rio (UB) 09/2011 – 01/2015 Kia Rio (UB) 01/2015 – 01/2017 Kia Rio (YB) 02/2017 – 02/2020*** Kia Rio (YB) 08/2020 – 04/2023*** Kia Soul (AM) 09/2011 – 03/2014** Kia Soul (PS) 03/2014 – 11/2016 Kia Sportage (SL) 08/2010 – 03/2014 Kia Sportage (SL) 03/2014 – 01/2016

Beschikbare functies en signalen

• Bediening via het stuurwiel

Belangrijk vóór de montage

• Voertuigen zonder OEM-geluidssysteem
• Voertuigen vanaf 2016: +12V ontstekingsstroom, klem 15 in de zekeringkast, indien nodig beveiligd met een zekering
• DIP-schakelaarinstellingen voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)
• Herimporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• *Voertuigen met Continental OEM-navigatie **Voertuigen vanaf 2016 zonder OEM-navigatie ***Voertuigen met Basic OEM-apparaat met 4 x zendertoetsen / 1 x FAV / 1 x BACK

Productgegevens

• Artikelnummer: 42xki015
• Productnaam: S.W.I. Hyundai/Kia Voertuigen 24Pin/18Pin Multilead
