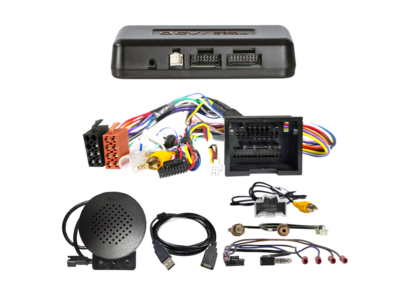

S.W.I. + Info Adapter voor diverse voertuigen, 48-polige Opel Multilead

Stuurwielinterface voor passende voertuigen

S.W.I. + Info Adapter voor diverse voertuigen, 48-polige Opel Multilead verbindt de originele stuurwielbediening met een geschikte aftermarket-radio. Controleer het originele audiosysteem, de aansluitingen en de genoemde voertuiguitvoeringen.

Geschikte voertuigen

• Opel Adam (M-A) 01/2013 - 06/2017
• Opel Astra J (P-J) 12/2009 - 06/2012
• Opel Astra J (P-J) 06/2011 - 08/2018
• Opel Corsa E (X15) 12/2014 - 06/2017
• Opel Insignia A (G9) 11/2008 - 06/2013
• Opel Meriva B (S10) 05/2010 - 11/2013
• Opel Meriva B (S10) 01/2014 - 07/2017
• Opel Mokka (J-A) 10/2012 - 12/2014
• Opel Mokka (J-A) 12/2014 - 06/2016
• Opel Zafira Tourer (P12) 01/2012 - 06/2016

Aansluitingen en technische kenmerken

• CAN Bus
• Aansluiting: 48 Pin Opel connector
• Aansluiting: OEM Lenkradafstandsbediening > 3,5mm jack / losse draad
• Aansluiting: OEM camera > Cinch(m) ochre
• aansluiting i-dapter:
• paars/wit: +12V achteruitrijsignaal
• Cinch(m) okerkleurig: achteruitrijcamera-ingang aftermarket-radio
• weergave i-adapter instellingen > aftermarket-radio achteruitrijcamera-ingang
• weergave OPS > aftermarket-radio achteruitrijcamera-ingang
• weergave automatische klimaatregeling > aftermarket-radio achteruitrijcamera-ingang
• Voor voertuigen met Lenkradafstandsbediening instellingen i-dapter:
• Lenkradafstandsbediening Track vooruit indrukken en vasthouden
• Alternatief met artikel: 43x-remote
• Voor voertuigen zonder Lenkradafstandsbediening benodigd accessoire:
• i-dapter accessoire afstandsbediening > Artikel: 43x-remote
• Camerabeeld of i-adapterinstellingen en weergave niet beschikbaar:
• aansluiting van een extra massacontact buitenste cinchcontact op de camera-aansluiting en Geräteanschluss
• Voor voertuigen met OEM kleurenscherm > kleurenscherm zonder Funktion
• Voor voertuigen zonder OEM audiosysteem
• Afhankelijk van de originele voertuiguitvoering en software:
• Niet alle Fahrzeuginstellingen werden ondersteund
• Niet alle voertuigfuncties werden ondersteund
• Niet alle voertuiginformatie wordt weergegeven
• De buitentemperatuurweergave vervalt
• De datumweergave vervalt
• De tijdweergave vervalt
• Bij een onjuiste toetsindeling na de eerste installatie:
• Track down 5 x schnell hinterfeinander drücken um LFB-Mode zu wechseln
• Stel de DIP-schakelaars altijd spanningsvrij in
• Sluit de interface na het instellen opnieuw aan
• Dippschalterinstellingen voor das OEM-radio (siehe BDA)

Beschikbare signalen en functies

• rood: +12V geschakelde voeding klem 15
• oranje: +12V verlichting klem 58
• paars/wit: +12V achteruitrijsignaal
• roze: snelheidssignaal
• groen: massa GND handremsignaal
• Maximale belasting van de uitgangen: 250 mA max.
• Stroomverbruik hoger dan 250 mA:
• 1 Relais-spoelweerstand 75 Ohm min.
• 2 Relais-spoelweerstand 150 Ohm min.
• Lenkradafstandsbediening
• weergave automatische klimaatregeling
• weergave optische PDC
• Voertuiginstellingen worden ondersteund

Belangrijk vóór montage

• Vergelijk de afgebeelde stekkers met de aansluitingen in het voertuig.
• Controleer vóór de definitieve montage alle voertuigfuncties en de bediening van de aftermarket-radio.
• Voertuiguitvoering, originele audiosysteem en softwareversie kunnen de ondersteunde functies beïnvloeden.

Productgegevens

• Artikelnummer: 43xvx01
