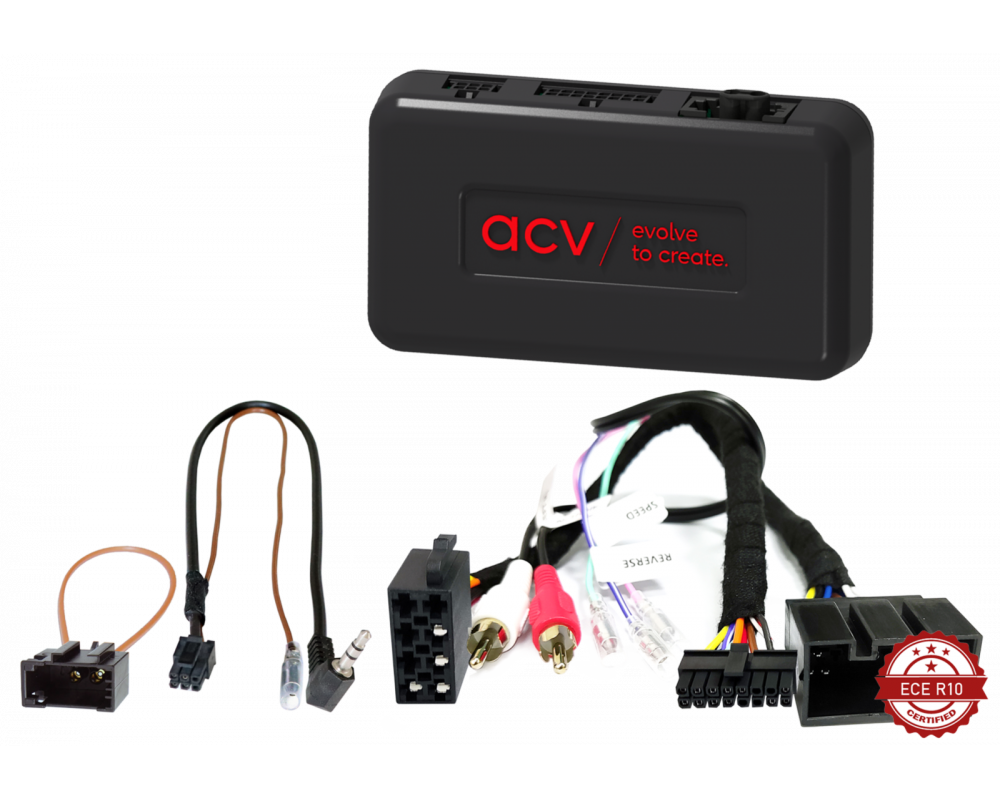

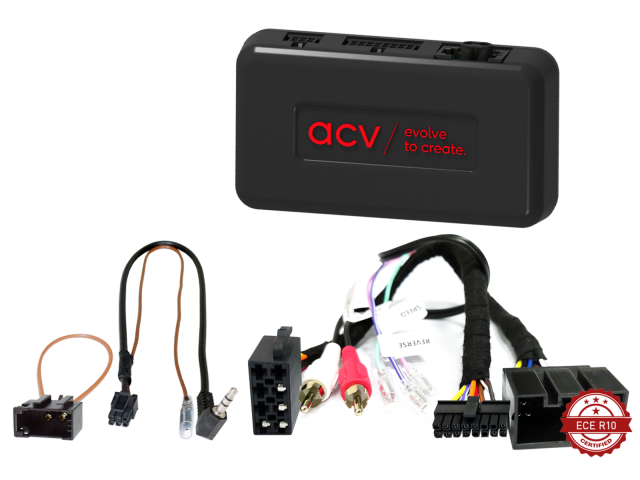

S.W.I. Land Rover Range Rover III 20Pin Multilead Amp MOST

Productinformatie in één overzicht

Hieronder vindt u de aansluitingen, toepassingen en aandachtspunten voor S.W.I. Land Rover Range Rover III 20Pin Multilead Amp MOST overzichtelijk bij elkaar.

Kenmerken en toepassing

• Stuurwielbedieningsinterface
• Opmerking
• CAN-bus
• Voertuigen met Alpine OEM-touchscreen Voertuigen met OEM MOST-geluidssysteem
• Land Rover Range Rover III (L322/Vogue) 09/2009 - 12/2012

Aansluitingen

• Aansluiting: 20-pins Land Rover-stekker connector: OEM SWC > 3,5 mm-jack / losse draad connector: OEM-versterkt systeem > RCA(m) rood/wit Connector: Glasvezellus (v) MOST-ring > OEM-display
• Cinch (m) > Voorversterkeruitgang aan de voorzijde van de achteraf ingebouwde radio Faderfunctie wordt niet ondersteund Geschikt voor de volgende voertuigen

Geschiktheid en compatibiliteit

• Land Rover Range Rover 2009-2012

Beschikbare functies en signalen

• rood: +12V ontsteking klem 15 oranje: +12V verlichting klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa GND handremsignaal
• Belastbaarheid uitgangen: max. 250 mA
• Stuurwielafstandsbediening

Belangrijk vóór de montage

• Voertuiginstellingen worden niet ondersteund Datum-/tijdinstellingen worden niet ondersteund
• DIP-schakelaarinstellingen voor de fabrikant van de achteraf inbouwapparatuur (zie BDA)
• Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• Stroomverbruik groter dan 250 mA: 1 relais spoelweerstand min. 75 ohm 2 relais spoelweerstand min. 150 ohm
• OEM-geluidssysteem > faderfunctie wordt niet ondersteund

Productgegevens

• Artikelnummer: 42xlr008
• Productnaam: S.W.I. Land Rover Range Rover III 20Pin Multilead Amp MOST
