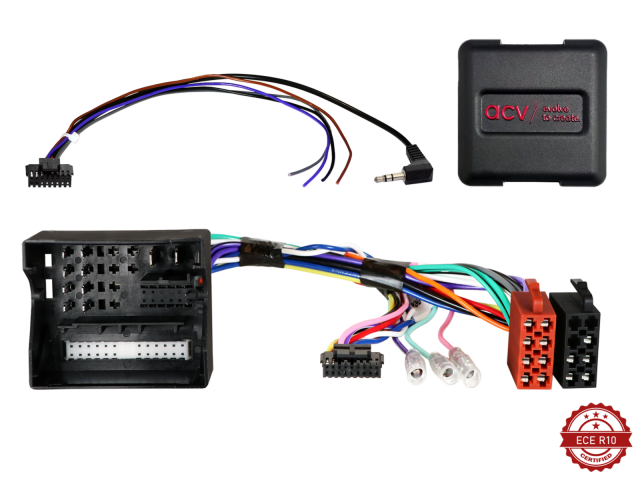

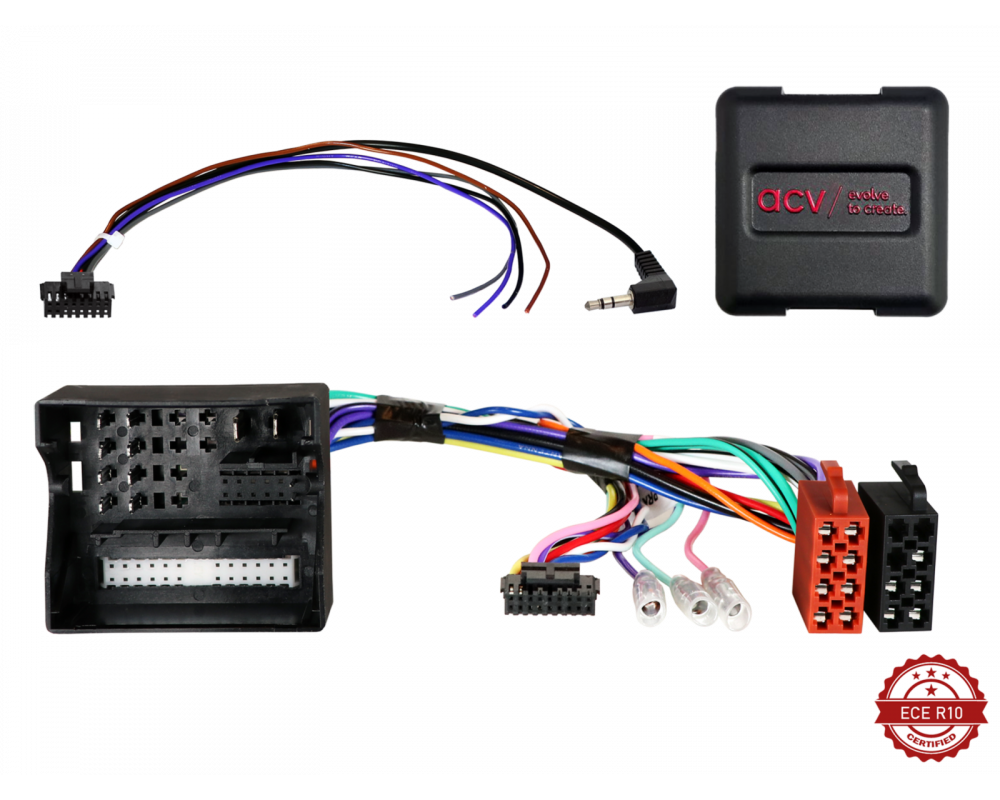

S.W.I. Seat/Skoda/VW voertuigen 52Pin Quadlock Multilead

Productinformatie in één overzicht

Hieronder vindt u de aansluitingen, toepassingen en aandachtspunten voor S.W.I. Seat/Skoda/VW voertuigen 52Pin Quadlock Multilead overzichtelijk bij elkaar.

Kenmerken en toepassing

• Stuurwielbedieningsinterface
• Opmerking
• CAN-bus
• Voertuigen van Seat / Skoda / VW met MIB-PQ-platform
• Voertuigen met achteruitrijcamera: Achteruitrijcamera-adapter OEM VW diverse voertuigen MIB-PQ > Artikelnummer: 771324-1037
• Dimmerinstellingen voor de fabrikant van de achterafmontageapparatuur (zie BDA)

Aansluitingen

• Aansluiting: 52-pins Quadlock VAG-stekker Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
• Voertuigen met E-Call: E-Call-ondersteuning MAN/Seat/Skoda/VW 52-pins Quadlock > Artikel: 1424-28

Geschiktheid en compatibiliteit

• Seat Seat Alhambra II (7N) 06/2016 - 08/2019 Seat Mii (AA) 05/2017 - 06/2019 Seat Mii (AA) 01/2020 - 02/2021
• Skoda Skoda Citigo (AA) 05/2017 - 06/2019* Skoda Citigo IV (AA) 01/2020 - 08/2021*
• VW VW Amarok (2H) 09/2016 - 07/2020** VW Beetle (16) 06/2016 - 03/2018 VW Caddy IV (DU) 06/2015 - 09/2020 VW Crafter II (SY/SZ) 03/2017 - 2024 VW Grand California (SY/SZ) 03/2019 - 2024 VW Sharan II (7N) 07/2015 - 10/2021 VW Tiguan II (5N) 05/2016 - 05/2021 VW T6 (7HC) 07/2015 - 08/2019*** VW UP! (AA) 07/2016 - 12/2022**** VW e-UP! (AA) 08/2016 - 08/2023****

Beschikbare functies en signalen

• rood: +12V ontsteking klem 15 oranje: +12V verlichting klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa GND handremsignaal
• Belastbaarheid uitgangen: max. 250 mA
• Afstandsbediening op het stuur

Belangrijk vóór de montage

• Voertuigen Seat Mii (AA) / Skoda Citigo (iv) (AA) / VW UP! (AA): dashboardmonitor wordt niet ondersteund
• Voertuiginstellingen worden niet ondersteund E-Call wordt niet ondersteund
• Teruggeïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
• Stroomverbruik groter dan 250 mA: 1 relais: spoelweerstand min. 75 ohm 2 relais: spoelweerstand min. 150 ohm
• *Voertuigen met LG Anatel L169SK2 OEM-apparaat **Voertuigen met OEM-apparaat inclusief cd-speler ***Voertuigen zonder Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB aan de voorzijde ***Voertuigen met Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB aan de voorzijde > Artikelnummer: 42a-1324-001 ****Voertuigen zonder OEM-geluidssysteem

Productgegevens

• Artikelnummer: 42xsk004
• Productnaam: S.W.I. Seat/Skoda/VW voertuigen 52Pin Quadlock Multilead
