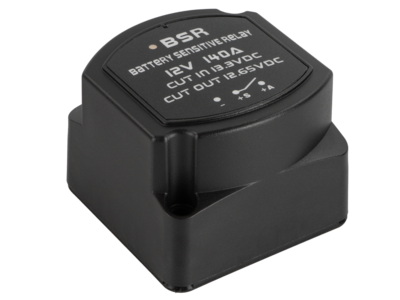

Relais van de batterij

Elektronische scheiding relais voor het installeren van een tweede batterij in voertuigen.

Voor de installatie is geen licht-machineregelspanning of een ontsteking plus terminal 15 vereist.

In het geval van een continu lichtmachine en een on-board spanning van +13.3V, de tweede batterij zonder spanningspieken via de relaiselektronica van het scheidingsrelais..
Bij een boordspanning van minder dan +12,8V de tweede batterij is gescheiden van de startaccu.

Dit voorkomt dat de startaccu wordt ontladen wanneer de tweede batterij wordt gebruikt.

Het relais werkt bidirectionele.

Bij een lading van de tweede batterij met een oplader wordt de startaccu opgeladen vanaf een boordspanning van +13,5V.

Opmerking:

zwart: massa GND klem 31 body

+S: M6 starter batterij terminal 30 naast grondaansluiting
+A: M6 tweede batterijterminal 30

Bescherming van de voedingskabel volgens doorsnede:

Startaccu > Kabellengte voor bevestiging 10 cm max.
Secundaire batterij > Kabellengte voor bevestiging 10 cm max.

Voor de volgende aanvraag:

Installatie van tweede batterijen

PKW
bussen
Campers
Auto-Hifi

Technische gegevens:

Relais: elektronische NC (normaal open)
Controle LED: spanning +13,5V bij / +12,6V van
Schakelstroom: max. 140A
Batterijspanning: +12V DC
Toepassen/verbinden: +13,3V DC
Schakelspanning val/open: +12,8V DC

Afmetingen: 67,5 mm x 67,5 mm x 54,5 mm
