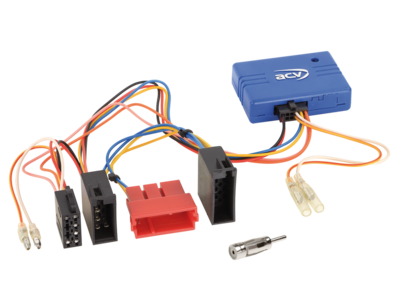

CAN-bus Kit Quadlock > ISO / antenne > DIN Diverse modelen Mercedes Benz

CAN-bus Kit Mercedes / Volkswagen

ISO 10 Pol ISO / Mini ISO > ISO
antenne > DIN

Als de in de fabriek geïnstalleerde OEM Radio moet worden vervangen in een voertuig gecontroleerd door CAN-bus tegen een retrofitradio, is een specifieke CAN-bus Adapter vereist.

Voertuigspecifieke en universele CAN busadapters zetten relevante digitale gegevens van de betreffende voertuigspecifieke databus om in analoge signalen.

Afhankelijk van de adapter worden verschillende signalen of Comfort-functies zoals ontsteking plus, verlichting, achteruitschakelsignaal of ook een snelheidssignaal uitgelezen en analoog geleverd voor verschillende retrofitoplossingen.

Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.

Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.

Controleer vóór de definitieve montage de voertuigfuncties en voertuiginstellingen voor functie.


Opmerking:

CAN-bus

Aansluiting: ISO / Mini ISO / 10 Pol ISO Mercedes
Aansluiting: OEM antenne ISO(m) > DIN(m)

Voertuigen Mercedes met Audio 5 / Audio 10 1-DIN OEM apparaat
Voertuigen Mercedes met Audio 30 APS 1-DIN OEM Navigatie

Voertuigen VW Crafter met RCD 2001 1-DIN OEM-apparaat

Voertuigen Mercedes / VW met radiovoorbereiding > Verbinden en bezetting voor installatie met OEM-apparaatcontrole:*

Voertuigen met verschillende comfort interieur CAN-bus verbinding:
bruin-rode gedraaid: KAN hoog
bruine gedraaid: KAN

CAN-bus naar KAN Busspruitstuk
CAN-bus naar Klimatronik
CAN-bus in Mini ISO Plug: Pin 1 Kan laag / Pin 2 Kan hoog
CAN-bus in 8 Pin ISO Power Plug: Pin 7 KAN High / Pin 6 KAN laag
CAN-bus in 18 Pin AMP Plug: Pin 8 KAN laag / Pin 9 KAN hoog / niet Robert-Bosch KAN

OEM-apparaten met ISO-blokaansluiting:
ISO-extensieluidspreker 10cm > Artikel: 1322-02

Voertuigen met 10 Pin ISO / ISO luidspreker plug OEM geluidssysteem zonder D2B OEM geluidssysteem:
Actieve systeemadapter verschillende voertuigen ISO>ISO > Artikel: 13-1190-50

Geschikt voor de volgende voertuigen:

Mercedes A-klasse (W169) 10/2004 - 04/2012
Mercedes A-klasse (C169) 11/2004 - 07/2011
Mercedes B-klasse (T245) 06/2005 - 06/2011
Mercedes C-klasse (W203) 03/2000 - 01/2005
Mercedes CLK-klasse (C208) 07/1999 - 03/2003
Mercedes CLK-klasse (C209) 03/2002 - 05/2005
Mercedes E-klasse (W210) 06/1999 - 12/2002
Mercedes SL-klasse (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 7/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
Volkswagen Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

De volgende signalen worden gegeven:

Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.

roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V retoursignaal 1.5A max.
geel/groen geel/rood: snelheidssignaal

Algemene installatie-instructies:

Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.

Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom leiden tot de annulering van de garantie van het product
