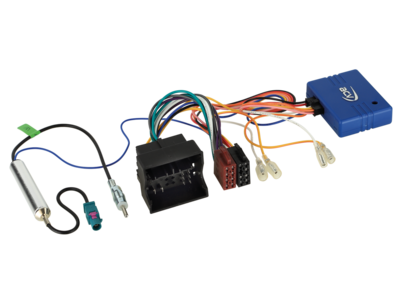

CAN-bus Kit Quadlock nieuw -> ISO / ANT. DIN diverse modellen Audi/ Seat/...
€71,87
Prijs met korting
€71,87
Normale prijs
Ga direct naar de productinformatie
CAN-bus Kit Audi / MAN / Seat / Skoda / VW
52 Pin Quadlock > ISO Elektriciteit/speaker
antenne > ISO
Als de in de fabriek geïnstalleerde OEM Radio moet worden vervangen in een voertuig gecontroleerd door CAN-bus tegen een retrofitradio, is een specifieke CAN-bus Adapter vereist.
Voertuigspecifieke en universele CAN busadapters zetten relevante digitale gegevens van de betreffende voertuigspecifieke databus om in analoge signalen.
Afhankelijk van de adapter worden verschillende signalen of Comfort-functies zoals ontsteking plus, verlichting, achteruitschakelsignaal of ook een snelheidssignaal uitgelezen en analoog geleverd voor verschillende retrofitoplossingen.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer vóór de definitieve montage de voertuigfuncties en voertuiginstellingen voor functie.
Opmerking:
CAN-bus
Verbinding: 52 Pin Quadlock VAG Plug
Aansluiting: OEM antenne fakra(m) +12V fantoom vermogen > DIN(m)
Voertuigen Seat / Skoda / VW met MIB PQ platform
Voertuigen met +12V antennesysteem
OEM Antenna voor intallatie met OEM apparaat controleren:
OEM antenne +8,5V optioneel:
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8.5V > Artikel: 1524-29-0
Voertuiginstellingen worden niet ondersteund
E-Call wordt niet ondersteund
Voertuigen MAN / Seat / Skoda / VW E-Call:
E-Call Maintenance MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel 1424-28
Voertuigen MAN / Seat / Skoda / VW met achtercamera:
Achtercameraadapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037
Geschikt voor de volgende voertuigen:
Audi
Audi A1 (8X) 7/2010 - 11/2014
Audi A1 (8X) 11/2014 - 04/2018
Audi A3 (8V) 02/2013 - 05/2016
Audi A3 (8V) 07/2016 - 03/2020
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 08/2018 *
MAN
MAN TGE 04/2017 - 2023
Seat
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Arona (KJ) 11/2017 - 06/2021
Seat Ateca (5FP) 08/02016 - 08/2020
Seat Ateca (5FP) 08/0020 - 2023
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Mii (AA) 05/2015 - 04/2018
Seat Mii (AA) 01/2020 - 02/2021
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Toledo (NH) 03/2013 - 08/2018
Skoda
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 1/2-021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Fantastisch (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 10/2013 - 07/2017
VW
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Kever (16) 06/2016 - 03/2018
Volkswagen Caddy IV (DU) 06/2015 - 09/2020
Volkswagen Crafter II (SY/SZ) 03/2017 - 2023*
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
Volkswagen Grand California (SY/SZ) 03/2019 - 2023
VW Passat B8 10/2014 - 05/2019
VW Polo V (6R) 04/2014 - 07/2017
Volkswagen Polo VI (AW) 11/2017 - 05/2021
Volkswagen Scirocco (13) 08/2014 - 10/2017
VW Sharan II (7N) 07/2015 - 10/2021
Volkswagen T6 (7HC) 07/2015 - 08/2019
Volkswagen T6.1 (7HC) 11/2019 - 2023
Volkswagen T-Roc (A1) 11/2017 - 10/2021
Volkswagen Taigo (CS) 10/2021 - 2023
Volkswagen Tiguan II (5N) 05/2016 - 05/2021
VW Touran (5T) 09/2015 - 2023
Volkswagen omhoog! 07/2016 - 12/022
Volkswagen e-up! 08/02016 - 08-2023
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V retoursignaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
* Voertuigen met Concert OEM apparaat met kleurenmonitor dashboard
* Voertuigen met koor OEM apparaat met monochrome display > Artikel: 12-1324-45-15
**Return signaal alleen bij draaien Motor
Algemene installatie-instructies:
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom leiden tot de annulering van de garantie van het product
CAN-bus Kit Quadlock nieuw -> ISO / ANT. DIN diverse modellen Audi/ Seat/...
€71,87
Prijs met korting
€71,87
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 12-1328-46-15
EAN: 4026724907452
52 Pin Quadlock > ISO Elektriciteit/speaker
antenne > ISO
Als de in de fabriek geïnstalleerde OEM Radio moet worden vervangen in een voertuig gecontroleerd door CAN-bus tegen een retrofitradio, is een specifieke CAN-bus Adapter vereist.
Voertuigspecifieke en universele CAN busadapters zetten relevante digitale gegevens van de betreffende voertuigspecifieke databus om in analoge signalen.
Afhankelijk van de adapter worden verschillende signalen of Comfort-functies zoals ontsteking plus, verlichting, achteruitschakelsignaal of ook een snelheidssignaal uitgelezen en analoog geleverd voor verschillende retrofitoplossingen.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer vóór de definitieve montage de voertuigfuncties en voertuiginstellingen voor functie.
Opmerking:
CAN-bus
Verbinding: 52 Pin Quadlock VAG Plug
Aansluiting: OEM antenne fakra(m) +12V fantoom vermogen > DIN(m)
Voertuigen Seat / Skoda / VW met MIB PQ platform
Voertuigen met +12V antennesysteem
OEM Antenna voor intallatie met OEM apparaat controleren:
OEM antenne +8,5V optioneel:
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8.5V > Artikel: 1524-29-0
Voertuiginstellingen worden niet ondersteund
E-Call wordt niet ondersteund
Voertuigen MAN / Seat / Skoda / VW E-Call:
E-Call Maintenance MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel 1424-28
Voertuigen MAN / Seat / Skoda / VW met achtercamera:
Achtercameraadapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037
Geschikt voor de volgende voertuigen:
Audi
Audi A1 (8X) 7/2010 - 11/2014
Audi A1 (8X) 11/2014 - 04/2018
Audi A3 (8V) 02/2013 - 05/2016
Audi A3 (8V) 07/2016 - 03/2020
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 08/2018 *
MAN
MAN TGE 04/2017 - 2023
Seat
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Arona (KJ) 11/2017 - 06/2021
Seat Ateca (5FP) 08/02016 - 08/2020
Seat Ateca (5FP) 08/0020 - 2023
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Mii (AA) 05/2015 - 04/2018
Seat Mii (AA) 01/2020 - 02/2021
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Toledo (NH) 03/2013 - 08/2018
Skoda
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 1/2-021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Fantastisch (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 10/2013 - 07/2017
VW
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Kever (16) 06/2016 - 03/2018
Volkswagen Caddy IV (DU) 06/2015 - 09/2020
Volkswagen Crafter II (SY/SZ) 03/2017 - 2023*
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
Volkswagen Grand California (SY/SZ) 03/2019 - 2023
VW Passat B8 10/2014 - 05/2019
VW Polo V (6R) 04/2014 - 07/2017
Volkswagen Polo VI (AW) 11/2017 - 05/2021
Volkswagen Scirocco (13) 08/2014 - 10/2017
VW Sharan II (7N) 07/2015 - 10/2021
Volkswagen T6 (7HC) 07/2015 - 08/2019
Volkswagen T6.1 (7HC) 11/2019 - 2023
Volkswagen T-Roc (A1) 11/2017 - 10/2021
Volkswagen Taigo (CS) 10/2021 - 2023
Volkswagen Tiguan II (5N) 05/2016 - 05/2021
VW Touran (5T) 09/2015 - 2023
Volkswagen omhoog! 07/2016 - 12/022
Volkswagen e-up! 08/02016 - 08-2023
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
roze: +12V ontstekingsterminal 15 1,5A max.
oranje: +12V lichtterminal 58 0,1A max.
wit: +12V retoursignaal 1.5A max.
geel/groen geel/rood: snelheidssignaal
* Voertuigen met Concert OEM apparaat met kleurenmonitor dashboard
* Voertuigen met koor OEM apparaat met monochrome display > Artikel: 12-1324-45-15
**Return signaal alleen bij draaien Motor
Algemene installatie-instructies:
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom leiden tot de annulering van de garantie van het product
Geschikt voor de volgende voertuigen:
- Audi A1: 2010-2018
- Audi A3: 2013-2020
- Audi Q3: 2011-2018
- MAN TGE: 2017-2023
- Seat Alhambra: 2015-2022
- Seat Arona: 2017-2021
- Seat Ateca: 2016-2020, 2022-2023
- Seat Ibiza: 2015-2021
- Seat Leon: 2012-2015, 2017-2020
- Seat Mii: 2015-2021
- Seat Toledo: 2013-2018
- Skoda Citigo: 2017-2019
- Skoda Fabia: 2014-2021
- Skoda Karoq: 2017-2021
- Skoda Kodiaq: 2017-2021
- Skoda Octavia: 2013-2020
- Skoda Rapid: 2016-2019
- Skoda Fantastisch: 2015-2019
- Skoda Yeti: 2014-2017
- Volkswagen Amarok: 2017-2020
- Volkswagen Arteon: 2018-2020
- Volkswagen Kever: 2016-2018
- Volkswagen Caddy: 2015-2020
- Volkswagen Crafter: 2017-2023
- Volkswagen Golf: 2012-2020
- Volkswagen Passat: 2014-2020
- Volkswagen Polo: 2015-2021, 4
- Volkswagen Scirocco: 2014-2017
- Volkswagen Sharan: 2015-2020
- Volkswagen T-Roc: 2017-2021
- Volkswagen T6: 2015-2019
- Volkswagen T6.1: 2019-2023
- Volkswagen Taigo: 2021-2023
- Volkswagen Tiguan: 2016-2021
- Volkswagen Touran: 2015-2023
- Volkswagen Up: 2016-2023
Handleiding:
