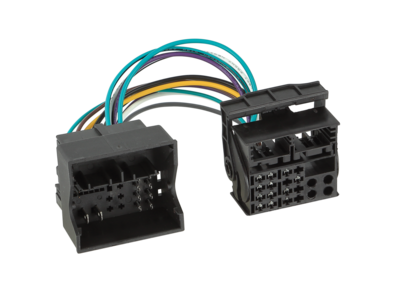

Radio aansluitkabel van MIB Quadlock nieuw naar Quadlock oud diverse modellen...
€17,26
Prijs met korting
€17,26
Normale prijs
Ga direct naar de productinformatie
Conversieadapter VAG
Deze adapter maakt de installatie van een geschikt OEM-apparaat of interface met voertuigspecifieke VAG 40 Pin Quadlock-aansluiting in voertuigen met VAG 52 Pin Quadlock-plug en MIB PQ-platform mogelijk.
Opmerking:
Aansluiting: 52 Pin Quadlock-plug > 40 Pin Quadlock-plug
luidspreker en voeding aangesloten
KAN buslijnen verbonden
Vóór installatie:
Voeding van OEM antenne systeem controle > +12V voeding / +8,5V voeding
Controleer de juistheid van de OEM-inrichting of de interface en de voertuigaansluiting met behulp van het schema van het voertuig
40 Pin Quadlock:
Kamer A
Pin 1 - Pin 8: voorzitter voor/achter
Pin 9: kan hoog
Pin 10: KAN laag zijn
Pin 12: Massa GND klem 31
Pin 15: +12V continue stroomklem 30
Kamer C
Pin 1: Microfoon - in
Pin 7: Microfoon + in
52 Pin Quadlock:
Kamer A
Pin 1 - Pin 8: Laustprecher Front/Rear
Pin 17: Massa GND klem 31
Pin 18: +12V continustroomterminal 30
Kamer B
Pin 1: Microfoon + in
Bak 6: Achtercamera Video +
Pin 7: Microfoon - in
Pin 12: achtercamera video -
Kamer D
Pin 6: kan hoog
Pin 12: KAN laag zijn
zo nodig codering van het voertuig
Voor de volgende aanvraag:
Installatie van geschikte 40 pin OEM apparaten in VW voertuigen met 52 pin plug en MIB PQ platform
RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM apparaat
RNS315 / RNS510 OEM Navigatie
Installatie van geschikte interfaces voor afstandsbediening en informatieadapters met 40 pinnen in voertuigen met 52 pinnen stekker en MIB PQ platform
LFB Audi/Seat/Skoda/VW diverse voertuigen 40Pin Quadlock > Artikel 42a-1324-001
LFB VW Diverse voertuigen 40Pin Quadlock > Artikel: 42xvw002
VW diverse voertuigen 40Pin Quadlock > Artikel: 43uvw01
Geschikt voor de volgende voertuigen:
VW Kever (16) 06/2016 - 03/2018
Volkswagen Caddy IV (DU) 06/2015 - 09/2020
Volkswagen Jetta (16) 2015 - 2018
VW Sharan II (7N) 07/2015 - 10/2021
Volkswagen T6 (7HC) 07/2015 - 08/2019
Volkswagen Tiguan II (5N) 05/2016 - 05/2021
Algemene installatie-instructies:
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom leiden tot de annulering van de garantie van het product
Radio aansluitkabel van MIB Quadlock nieuw naar Quadlock oud diverse modellen...
€17,26
Prijs met korting
€17,26
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 321328-24
EAN: 4026724915532
Deze adapter maakt de installatie van een geschikt OEM-apparaat of interface met voertuigspecifieke VAG 40 Pin Quadlock-aansluiting in voertuigen met VAG 52 Pin Quadlock-plug en MIB PQ-platform mogelijk.
Opmerking:
Aansluiting: 52 Pin Quadlock-plug > 40 Pin Quadlock-plug
luidspreker en voeding aangesloten
KAN buslijnen verbonden
Vóór installatie:
Voeding van OEM antenne systeem controle > +12V voeding / +8,5V voeding
Controleer de juistheid van de OEM-inrichting of de interface en de voertuigaansluiting met behulp van het schema van het voertuig
40 Pin Quadlock:
Kamer A
Pin 1 - Pin 8: voorzitter voor/achter
Pin 9: kan hoog
Pin 10: KAN laag zijn
Pin 12: Massa GND klem 31
Pin 15: +12V continue stroomklem 30
Kamer C
Pin 1: Microfoon - in
Pin 7: Microfoon + in
52 Pin Quadlock:
Kamer A
Pin 1 - Pin 8: Laustprecher Front/Rear
Pin 17: Massa GND klem 31
Pin 18: +12V continustroomterminal 30
Kamer B
Pin 1: Microfoon + in
Bak 6: Achtercamera Video +
Pin 7: Microfoon - in
Pin 12: achtercamera video -
Kamer D
Pin 6: kan hoog
Pin 12: KAN laag zijn
zo nodig codering van het voertuig
Voor de volgende aanvraag:
Installatie van geschikte 40 pin OEM apparaten in VW voertuigen met 52 pin plug en MIB PQ platform
RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM apparaat
RNS315 / RNS510 OEM Navigatie
Installatie van geschikte interfaces voor afstandsbediening en informatieadapters met 40 pinnen in voertuigen met 52 pinnen stekker en MIB PQ platform
LFB Audi/Seat/Skoda/VW diverse voertuigen 40Pin Quadlock > Artikel 42a-1324-001
LFB VW Diverse voertuigen 40Pin Quadlock > Artikel: 42xvw002
VW diverse voertuigen 40Pin Quadlock > Artikel: 43uvw01
Geschikt voor de volgende voertuigen:
VW Kever (16) 06/2016 - 03/2018
Volkswagen Caddy IV (DU) 06/2015 - 09/2020
Volkswagen Jetta (16) 2015 - 2018
VW Sharan II (7N) 07/2015 - 10/2021
Volkswagen T6 (7HC) 07/2015 - 08/2019
Volkswagen Tiguan II (5N) 05/2016 - 05/2021
Algemene installatie-instructies:
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom leiden tot de annulering van de garantie van het product
Geschikt voor de volgende voertuigen:
- Skoda Yeti: 2013-2017
- Volkswagen Kever: 2016-2018
- Volkswagen Caddy: 2015-2020
- Volkswagen Jetta: 2015-2018
- Volkswagen Multivan: 2015-2018
- Volkswagen Sharan: 2015-2021
- Volkswagen T6: 2015-2019
- Volkswagen Tiguan: 2015-2021
