GDS 10 32vdc ingang 19vdc uitgang hardwire lader met manuele dc 55mm
SKU: RAM-GDS-CHARGE-V11U
EAN: 793442905490

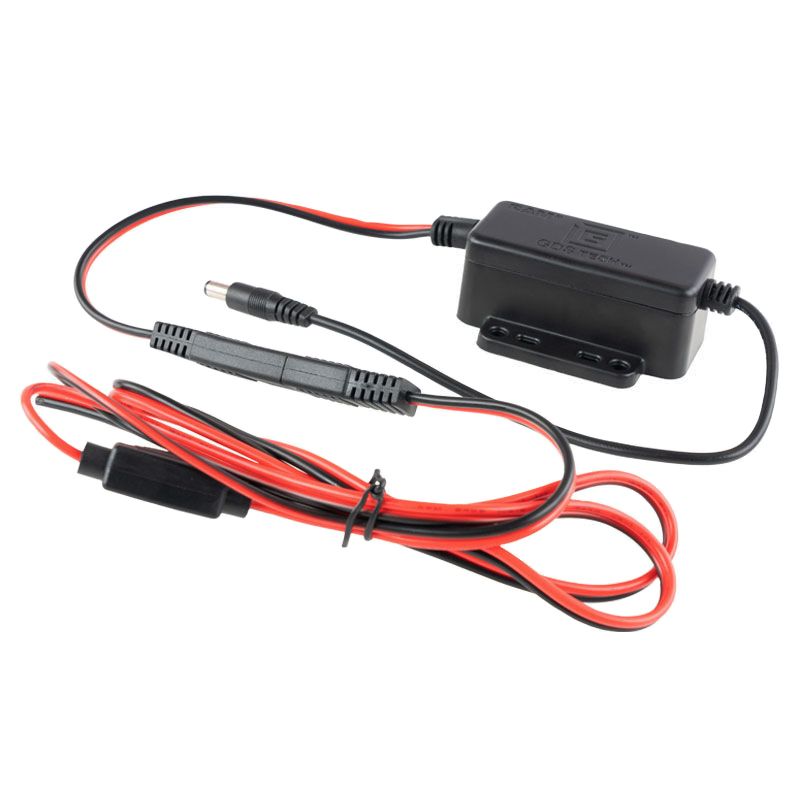

De GDS® modulaire lader voor vaste aansluiting met 5.5mm mannelijke DC-kabel is de ideale oplossing voor het leveren van stroom aan elk RAM®- of GDS® DC-aangedreven dockingstation. Als het tijd is om te upgraden, vermijd dan elke nieuwe bedrading door simpelweg de voedingsconnector los te koppelen en de nieuwe onderdelen van de oplader aan te sluiten. Deze bedrade lader heeft een ingang van 10-32VDC-ingang en 19VDC-uitgang, waardoor hij ideaal is voor vrijwel alle voertuigtoepassingen.
Belangrijkste eigenschappen
- lader voor vaste aansluiting bevat mannelijke 5.5mm-cilinderconnector; 10V-32V DC-ingangsbereik, 19VDC-uitgang
- Bij vervanging van het apparaat kunt u de voedingsaansluiting losnemen en nieuwe laderonderdelen aansluiten, zonder de bedrading opnieuw aan te leggen.
- Onderdeel van het GDS® Ecosystem™ voor bescherming, aansluiting en voeding van compatibele apparaten.
- 3 jaar fabrieksgarantie volgens de voorwaarden van RAM.
Technische specificaties
- Verpakking
- kunststof zak
- Ingangsspanning
- 10-32VDC
- Uitgangsspanning
- 19V (+/- 300mV)
- Uitgangsstroom
- 3.5A max
- Ingangsaansluiting
- Mannelijke 5.5mm OD x 2.5mm ID vatconnector
- Lengte ingangskabel
- 1.2 meter inclusief platte tweepolige maritieme aansluiting
- Lengte uitgangskabel
- .2 meter
- Gebruikstemperatuur
- -10°C tot +70°C
- Opslagtemperatuur
- -40°C tot +70°C
- Beveiligingen en normen
- Overspanningsbeveiliging Kortsluitbeveiliging Bescherming tegen omgekeerde polariteit RoHS-conformiteit WEEE-conformiteit SAE J-1113-5 Load Dump (transiënte spanning) Vochtbestendig FCC, CE, UKCA, IC 3A Inline ATC-zekering 18AWG Koperdraad IP66
- Certificeringen
- E-Mark-certificering RCM-certificering
- Fabrieksgarantie
- 3 jaar fabrieksgarantie
- Gewicht
- 0.31 lb
Montage en aandachtspunten
Om te bepalen welke bedrade oplader het meest geschikt is voor uw toepassing, raadpleegt u de Compatibiliteitsgids voor de lader voor vaste aansluiting.
Aanvullende montage-informatie
Welke ingangsspanning en uitgangsspanning heeft deze voeding?
Voor RAM-GDS-CHARGE-V11U geeft RAM een ingang van 10-32 V DC en een uitgang van 19 V DC (±0,3 V) op. Vergelijk deze twee waarden afzonderlijk met de voertuigvoeding en het aangesloten onderdeel.
Aanvullende montage-informatie
Past deze voeding op ieder RAM- of GDS-dockingstation?
Nee. Het dockingstation moet geschikt zijn voor 19 V DC en voor de aansluiting van deze voeding. Controleer de exact aanbevolen voeding bij het dock. Een USB-C-dock of een dock dat een andere spanning vereist is niet automatisch geschikt.
Aanvullende montage-informatie
Is 3,5 A ook de voorgeschreven zekeringwaarde?
De waarde 3,5 A is de maximale uitgangsstroom van deze voeding en is geen algemene zekeringwaarde. RAM vermeldt voor dit artikel afzonderlijk een 3 A ATC-zekering in de voedingskabel. Verwar die ingangszekering niet met de maximale uitgangsstroom.
Aanvullende montage-informatie
Welke aansluiting en kabellengtes heeft deze uitvoering?
Deze uitvoering heeft een mannelijke DC-stekker met een buitendiameter van 5,5 mm. Controleer daarnaast de binnenmaat en polariteit van jouw dock. De opgegeven ingangskabel is 1,2 m inclusief tweepolige vlakke connector; de uitgangskabel is 0,2 m.
Aanvullende montage-informatie
Kan ik de voeding later vervangen zonder alles opnieuw te bedraden?
Het modulaire ontwerp maakt vervanging van de voeding mogelijk via de voedingsconnector. De vervangende onderdelen moeten wel geschikt zijn voor het ingangsbereik 10-32 V DC en de 19 V DC-aansluiting van het dock.
Artikelgebonden montagevoorwaarden
RAM-GDS-CHARGE-V11U is een voeding voor vaste aansluiting voor een passend RAM- of GDS-dockingstation met DC-voeding. De toegestane ingangsspanning is 10-32 V DC; de uitgang levert 19 V DC met maximaal 3,5 A. De uitvoering heeft een mannelijke DC-stekker van 5,5 mm.
Artikelgebonden montagevoorwaarden
Controleer zowel het ingangsbereik van 10-32 V DC als de vereiste 19 V DC van het dock. Een stekker met dezelfde buitendiameter bewijst niet dat spanning, binnenmaat en polariteit overeenkomen.
RAM-artikelnummer: RAM-GDS-CHARGE-V11U
