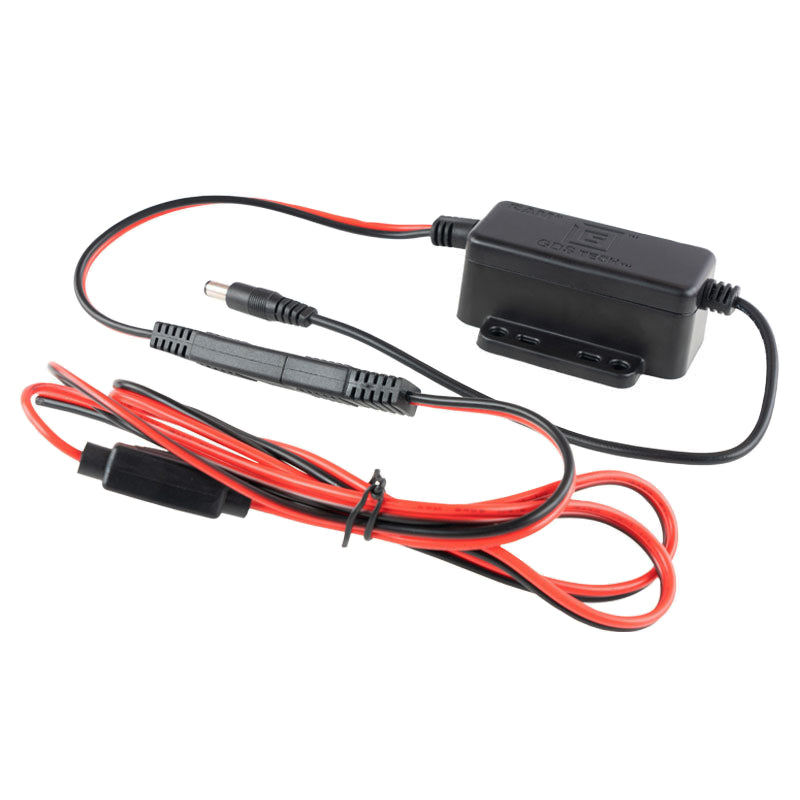

GDS DC-voeding 20–60 V naar 12 V – 5,5 × 2,5 mm – RAM Mounts RAM-GDS-CHARGE-V9U – afbeelding 1

GDS DC-voeding 20–60 V naar 12 V – 5,5 × 2,5 mm

€57,95
Ga direct naar de productinformatie
GDS DC-voeding 20–60 V naar 12 V – 5,5 × 2,5 mm – RAM Mounts RAM-GDS-CHARGE-V9U – afbeelding 1

GDS DC-voeding 20–60 V naar 12 V – 5,5 × 2,5 mm

€57,95
Incl. BTW. Excl. Verzendkosten.

Levertijd 6 - 8 weken

SKU: RAM-GDS-CHARGE-V9U

EAN: 793442014383

De GDS® modulaire lader voor vaste aansluiting met 5.5 mm mannelijke DC-kabel is de ideale oplossing voor het leveren van stroom aan elk RAM®- of GDS® DC-aangedreven dockingstation. Als het tijd is om te upgraden, vermijd dan elke nieuwe bedrading door simpelweg de voedingsconnector los te koppelen en de nieuwe onderdelen van de oplader aan te sluiten. Deze bedrade lader heeft een ingang van 20-60VDC, waardoor hij ideaal is voor vorkheftruckbevestigingen en materiaaltransporttoepassingen.

Belangrijkste eigenschappen

  • lader voor vaste aansluiting bevat mannelijke 5.5mm-cilinderconnector; 20-60VDC ingangsbereik, 12VDC uitgang
  • Bij vervanging van het apparaat kunt u de voedingsaansluiting losnemen en nieuwe laderonderdelen aansluiten, zonder de bedrading opnieuw aan te leggen.
  • Onderdeel van het GDS® Ecosystem™ voor bescherming, aansluiting en voeding van compatibele apparaten.
  • 3 jaar fabrieksgarantie volgens de voorwaarden van RAM.

Technische specificaties

Verpakking
kunststof zak
Ingangsspanning
20-60VDC
Uitgangsspanning
12VDC (+/-300mV)
Uitgangsstroom
3.5A max
Ingangsaansluiting
Mannelijke 5.5mm OD x 2.5mm ID vatconnector
Lengte ingangskabel
1.2 meter inclusief platte tweepolige maritieme aansluiting
Lengte uitgangskabel
.2 meter
Gebruikstemperatuur
-10°C tot +70°C
Opslagtemperatuur
-40°C tot +70°C
Beveiligingen en normen
Overspanningsbeveiliging Kortsluitbeveiliging Bescherming tegen omgekeerde polariteit RoHS-conformiteit WEEE-conformiteit SAE J-1113-5 Load Dump (transiënte spanning) Vochtbestendig FCC, CE, UKCA, IC 3A Inline ATC-zekering 18AWG Koperdraad IP66
Certificeringen
E-Mark-certificering RCM-certificering
Fabrieksgarantie
3 jaar fabrieksgarantie
Gewicht
0.3 lb

Montage en aandachtspunten

Om te bepalen welke bedrade oplader het meest geschikt is voor uw toepassing, raadpleegt u de Compatibiliteitsgids voor de lader voor vaste aansluiting.

Voedingsbron, dockspanning en stekker controleren

Controleer het werkelijke spanningsbereik van de voedingsbron én de ingangseisen van het dock. Een passende stekkerdiameter alleen bevestigt niet dat spanning, stroom en polariteit geschikt zijn. Deze adapter vraagt minimaal 20 V aan de ingang.

Aanvullende montage-informatie

Wanneer is RAM-GDS-CHARGE-V9U de juiste voeding?

Als de voedingsbron binnen 20–60 VDC blijft en jouw dock een passende 12V-voeding met maximaal 3,5 A en de juiste polariteit accepteert. Controleer zowel bron als dock; de stekker alleen is onvoldoende.

Aanvullende montage-informatie

Wat zijn de maten van de DC-stekker?

De actuele fabrikantgegevens noemen 5,5 mm buitendiameter en 2,5 mm binnendiameter. Controleer ook de binnenmaat van de aansluiting van jouw dock.

Aanvullende montage-informatie

Is 3,5 A ook de zekeringwaarde?

De 3,5 A is de maximale stroom aan de uitgang en geen algemene zekeringkeuze voor de installatie. RAM vermeldt bij dit artikel een 3A-inline-ATC-zekering. Volg het juiste aansluitschema voor dit artikel.

Aanvullende montage-informatie

Hoe lang zijn de aansluitkabels?

RAM vermeldt 1,2 meter aan de voedingszijde, inclusief de tweepolige vlakke marineconnector, en 0,2 meter aan de apparaatzijde.

Aanvullende montage-informatie

Kan ik later een ander laadonderdeel aansluiten?

De modulaire verbinding is bedoeld om passende laadcomponenten te kunnen wisselen. Controleer bij vervanging opnieuw het ingangsbereik, de uitgangsspanning, benodigde stroom en aansluiting; modulaire onderdelen zijn niet automatisch elektrisch uitwisselbaar.

Artikelgebonden montagevoorwaarden

De GDS voeding RAM-GDS-CHARGE-V9U zet 20–60 V gelijkspanning om naar 12 V gelijkspanning. Hij is bedoeld voor een RAM- of GDS-dock dat deze uitgangsspanning en DC-aansluiting accepteert; de uitgang levert maximaal 3,5 A.

RAM-artikelnummer: RAM-GDS-CHARGE-V9U
