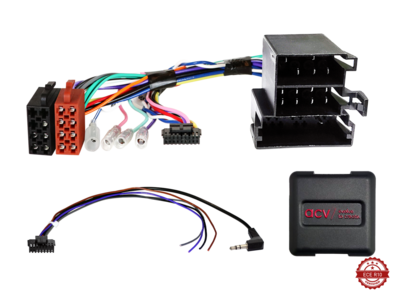

Stuurwiel Interface Alfa Romeo/Fiat/Lancia Iso/Mini Iso Multilead (42sar002)
Stuurwiel Interface Alfa Romeo/Fiat/Lancia Iso/Mini Iso Multilead (42sar002)
SKU: 42xar002
EAN: 4026724916270
Stuurwielinterface Alfa Romeo, Fiat en Lancia met ISO/Mini ISO
Met deze interface blijven de originele stuurwielknoppen bruikbaar bij een geschikte vervangende autoradio. De interface is bedoeld voor geselecteerde Alfa Romeo, Fiat en Lancia modellen met een CAN-bus Power ISO aansluiting.
Controleer vóór bestelling
Vergelijk automodel, bouwjaar, originele radio, audiosysteem en stekkers. Controleer of een afzonderlijke radiospecifieke leadkabel nodig is.
Geschikte voertuigen en bouwjaren
- 159 (939): 09/2005–11/2011
- Brera (939): 01/2006–10/2010
- Spider (939): 01/2007–10/2010
- Stilo (192): 02/2003–01/2008
- Delta (844): 09/2008–04/2014
- Musa (350): 11/2004–12/2010
- Ypsilon (843): 10/2006–08/2010
Aansluitingen en voertuigvoorwaarden
- Voertuigaansluiting: ISO / Mini ISO
- Radioaansluiting: 3,5 mm jack of losse kabel
- Datacommunicatie: CAN-bus
- Audiosysteem: voertuigen met of zonder origineel geluidssysteem
De afgebeelde stekkers moeten optisch en technisch overeenkomen met de aansluitingen in de auto. Bij voertuigen met Blue&Me moet de originele module aangesloten blijven. De functies hangen mede af van de uitvoering van het voertuig en de mogelijkheden van de nieuwe radio.
Stel de DIP-schakelaars in voor het merk van de vervangende autoradio. Controleer vóór de definitieve montage de stuurwielbediening, voertuiginstellingen en overige voertuigfuncties.
Beschikbare signalen en belastbaarheid
- Rood: +12 V geschakelde voeding, klem 15
- Oranje: +12 V verlichting, klem 58
- Paars/wit: achteruitrijsignaal
- Roze: snelheidssignaal
- Groen: massa voor handremsignaal
- Blauw/wit: +12 V versterker remote
De maximale belasting van de uitgangen is 250 mA. Voor een hogere stroombehoefte is een geschikt relais nodig.
Montagevolgorde
- Controleer alle stekkers en aansluitingen terwijl de installatie spanningsloos is.
- Stel de hardware en DIP-schakelaars van de interface in.
- Controleer de configuratie van de radiospecifieke aansluitkabel.
- Sluit de radioaansluitkabel en overige verbindingen aan volgens de handleiding.
- Verbind de complete installatie als laatste met de auto.
- Configureer de interface en de vervangende autoradio.
- Test de stuurwielbediening en alle relevante voertuigfuncties vóór de definitieve montage.
Laat wijzigingen aan losse bedrading en kabelbomen uitvoeren en controleren door een vakbekwame installateur. Controleer aansluitingen altijd aan de hand van het bedradingsschema van het voertuig.
Handleidingen downloaden
Artikelnummer: 42xar002
