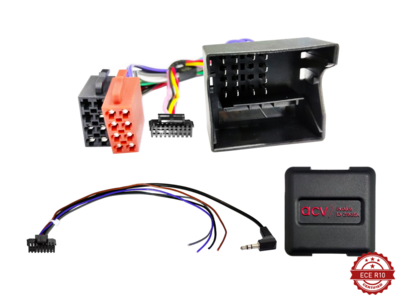

Stuurwiel Interface BMW 3-Serie / 5-Serie / X5 / X3 / Z4 - Mini Cooper 40Pin Multilead Ibus...

Stuurwielinterface BMW / Mini

Houd de originele stuurbediening bij het schakelen van de fabrieksradio tegen een retrofitradio.

Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.

Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.

Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.

Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.

I Bus

Verbinding: 40 Pin Quadlock BMW Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel

Voor niet-bekende BMW plugvariant > Artikel: 42xbm00c met 17 pin en 40 pin Quadlock kabelboom

Voertuigen met Business OEM-apparaat
Voertuigen zonder professionele OEM-navigatie
Voertuigen zonder OEM-geluidssysteem* *

Ontmantelen van OEM-zaadcomponenten > CD-wisselaar/TV-tuner/telefoonmodule

Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)

Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.

Stuurwielinterface

BMW Extension Quadlock(f) > Quadlock(m)/Antenne 6.5m: 1024-25-6500-0
** Voertuigen met geluidssysteem (niet DSP/Harman Kardon) LFB BMW 3er/5er/7er/X3/X5/Z4/ Mini Quadlock/Amp > Artikel: 42sxbm007 in voorbereiding
*** Voertuigen met stoftop
** Voertuigen (R53) met Harman Kardon OEM-geluidssysteem LFB BMW Mini (R50/R52/R53) 2001-2008 iBus Amp Harman Kardon > Artikel: 42k-1024-001

Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning

Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig

Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8

Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8

Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.

Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
