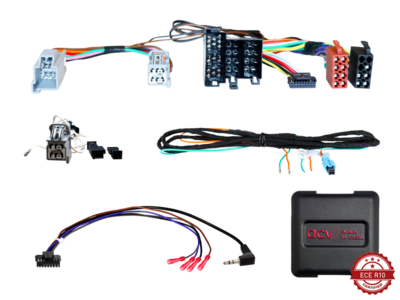

Stuurwiel Interface Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead
€66,57
Prijs met korting
€66,57
Normale prijs
Ga direct naar de productinformatie
Afstandsbedieningsadapter Citroen / Fiat / Opel / Peugeot / Toyota
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoge stuur afstandsbediening
LIN Bus Telefoonfunctie
Verbinding: ISO / Mini ISO
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Verbinding: 6 Pin Fiat T-kabelset > Telefoon
Verbinding: 6 Pin Fiat T-kabel set > losse kabel T-connector LIN bus controle zekeringkast (zie BDA)
Aansluiting: kabel set controlbox > snelheidssignaal / retoursignaal (zie BDA)
Voertuigen met radiovoorbereiding
Voertuigen met inductieve oplader > Telefoonfunctie ondersteund
Voertuigen vanaf 2025 6 Pin Fiat Plug grijs niet meer beschikbaar:
Aansluiting 6 pin plug losse kabel met T-connector op LIN bus achter de controle unit zekeringkast bestuurder zijkuip:
sinaasappel/lila: LIN Bus bruine plug tweede rij 9 a
Verbindingskabel set controlbox:
groen: snelheidssignaal zwart 60 pin plug > Pin 22
oranje: retour signaal +12V groen 60 pin plug > Pin 17
Afstandsbedieningen van het stuurwiel > achterstuurwiel (zie BDA)
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Citroen
Citroen Jumper (250) 07/2024 -2026
Citroen e-jumper (259 07/2024 -2026
Citroen Relay (250) 2024 - 2026
Fiat
Vergadering van het Comité van de Regio's van de Europese Gemeenschap voor Kolen en Staal (EGKS) 11/2.1.17
Fiat Ducato (ZAF 250) 10/023 - 2026
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 -2026
Opel
Opel Movano Cargo C (Y) 01/2024 - 2026
Opel Movano Electrik Cargo C (Y) 01/2024 - 2026
Peugeot
Peugeot Boxer (Y) 07/2024 - 2026
Peugeot e-Boxer (Y) 07/2024 - 2026
Toyota
Toyota Proace Max (T) 08/2024 - 2026
Toyota Proace Max Electric (T) 01/2025 - 2026
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
