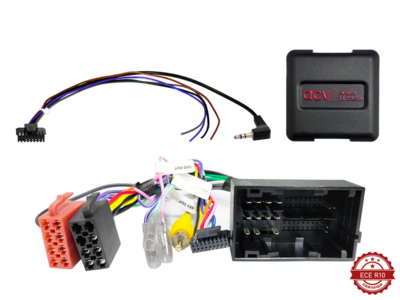

Stuurwiel Interface Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi Multilead (42sfa019/42spg017)
€65,82
Prijs met korting
€65,82
Normale prijs
Ga direct naar de productinformatie
Alfa Romeo / Citroen / Dodge / Fiat / Opel / Peugeot
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Aansluiting: 52 pin Fiat plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: OEM achtercamera > Cinch(m) gele achtercamera ingang
Voertuigen met Continental 250VP1 / 250VP2 OEM-apparaat
Voertuigen met UConnect OEM-apparaat
Voertuigen met Daiichi OEM-apparaat *
afstandsbedieningen van het stuurwiel:
2 x 4 Radiobesturingsfuncties
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Voertuigen met storingsindicator
Aanpassen Dip schakelpositie zonder spanning
Dip schakelaar 5 aan / Dip schakelaar 6 uit / open of dicht witte kabel brug
Dip schakelaar 5 uit / Dip schakelaar 6 aan / open of dicht witte kabelbrug
Dip schakelaar 6 aan > 250VP1 OEM HU
Dip schakelaar 5 aan > 250VP2 OEM HU
Kabelbrug wit open > Blue&Me OEM-functie
Dip schakelaar 5 uit / Dip schakelaar 6 uit / Kabelbrug wit openn > Daiichi OEM-apparaat
Na conversie CAN-bus rust maken
Voertuigen met aanhoudende foutweergave en andere softwarepakket niet compatibel
On-board computer niet ondersteund * * *
Niet ondersteund
Niet ondersteund
Datum/tijd instelling niet ondersteund * * *
Geschikt voor de volgende voertuigen:
Alfa Romeo
Alfa Romeo 4C (960) 01/2014 - 08/2018* *
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021
Alfa Romeo MiTo (955) 12/2013 - 08/2016
Alfa Romeo MiTo (955) 08/2016 - 08/2018
Citroen
Citroen Jumper (250) 05/2014 - 10/2022
Citroen Jumper (250) 10/2022 - 06/2024*
Citroen e-Jumper (259) 10/2021 - 06/2024
Citroen Relay (250) 2006-2024
Dodge
Dodge Dart 2013 - 2016* * *
Dodge RAM 2013 - 2021****
Dodge RAM Promaster 2013 - 2021* * * *
Dodge RAM Promaster-City 2015 - 2021
Fiat
Fiat 500 (ZAF 312) 07/2016 - 2023
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZFA 250) 05/2014 - 10/021
Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024
Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024 *
Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019*
Peugeot Boxer (Y) 08/2018 - 06/2024*
Peugeot e-Boxer (Y) 10/2021 - 06/2024*
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
* Voertuigen met Daiichi OEM apparaat kabelharnas zwarte kabel > Adapter kabelharnas radioas
* Voertuigen met direct bekabelde OEM Daiichi-kabel niet compatibel > Artikel: 42a-1094-018
** Voertuigen met Continental Touchscreen OEM-apparaat
***Bordkomputer voertuiginstellingen Infodapter:
Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel 43uft01
** Voertuigen met kleine monitor
*** Voertuigen met 5" OEM-monitor
*** Voertuigen met 5" OEM Navigatie
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi Multilead (42sfa019/42spg017)
€65,82
Prijs met korting
€65,82
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xfa019
EAN: 4026724916393
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Aansluiting: 52 pin Fiat plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: OEM achtercamera > Cinch(m) gele achtercamera ingang
Voertuigen met Continental 250VP1 / 250VP2 OEM-apparaat
Voertuigen met UConnect OEM-apparaat
Voertuigen met Daiichi OEM-apparaat *
afstandsbedieningen van het stuurwiel:
2 x 4 Radiobesturingsfuncties
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Voertuigen met storingsindicator
Aanpassen Dip schakelpositie zonder spanning
Dip schakelaar 5 aan / Dip schakelaar 6 uit / open of dicht witte kabel brug
Dip schakelaar 5 uit / Dip schakelaar 6 aan / open of dicht witte kabelbrug
Dip schakelaar 6 aan > 250VP1 OEM HU
Dip schakelaar 5 aan > 250VP2 OEM HU
Kabelbrug wit open > Blue&Me OEM-functie
Dip schakelaar 5 uit / Dip schakelaar 6 uit / Kabelbrug wit openn > Daiichi OEM-apparaat
Na conversie CAN-bus rust maken
Voertuigen met aanhoudende foutweergave en andere softwarepakket niet compatibel
On-board computer niet ondersteund * * *
Niet ondersteund
Niet ondersteund
Datum/tijd instelling niet ondersteund * * *
Geschikt voor de volgende voertuigen:
Alfa Romeo
Alfa Romeo 4C (960) 01/2014 - 08/2018* *
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021
Alfa Romeo MiTo (955) 12/2013 - 08/2016
Alfa Romeo MiTo (955) 08/2016 - 08/2018
Citroen
Citroen Jumper (250) 05/2014 - 10/2022
Citroen Jumper (250) 10/2022 - 06/2024*
Citroen e-Jumper (259) 10/2021 - 06/2024
Citroen Relay (250) 2006-2024
Dodge
Dodge Dart 2013 - 2016* * *
Dodge RAM 2013 - 2021****
Dodge RAM Promaster 2013 - 2021* * * *
Dodge RAM Promaster-City 2015 - 2021
Fiat
Fiat 500 (ZAF 312) 07/2016 - 2023
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZFA 250) 05/2014 - 10/021
Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024
Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024 *
Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019*
Peugeot Boxer (Y) 08/2018 - 06/2024*
Peugeot e-Boxer (Y) 10/2021 - 06/2024*
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
* Voertuigen met Daiichi OEM apparaat kabelharnas zwarte kabel > Adapter kabelharnas radioas
* Voertuigen met direct bekabelde OEM Daiichi-kabel niet compatibel > Artikel: 42a-1094-018
** Voertuigen met Continental Touchscreen OEM-apparaat
***Bordkomputer voertuiginstellingen Infodapter:
Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel 43uft01
** Voertuigen met kleine monitor
*** Voertuigen met 5" OEM-monitor
*** Voertuigen met 5" OEM Navigatie
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Alfa Romeo 4C: 2014-2018
- Alfa Romeo Giulietta: 2013-2021
- Alfa Romeo MiTo: 2013-2018
- Citroen Jumper: 2014-2019, 2021-2024
- Dodge RAM: 2014-2021
- Fiat 500: 2012-2017, 2019-2022
- Fiat Dobló: 2015-2022
- Fiat Ducato: 2014-2021
- Opel Movano: 2021-2024
- Peugeot Boxer: 2014-2019, 2021-2024
Handleiding:
