S.W.I. Citroen/Fiat/Peugeot 2006-2014 ISO Multilead

Productinformatie

Stuurwielbedieningsinterface

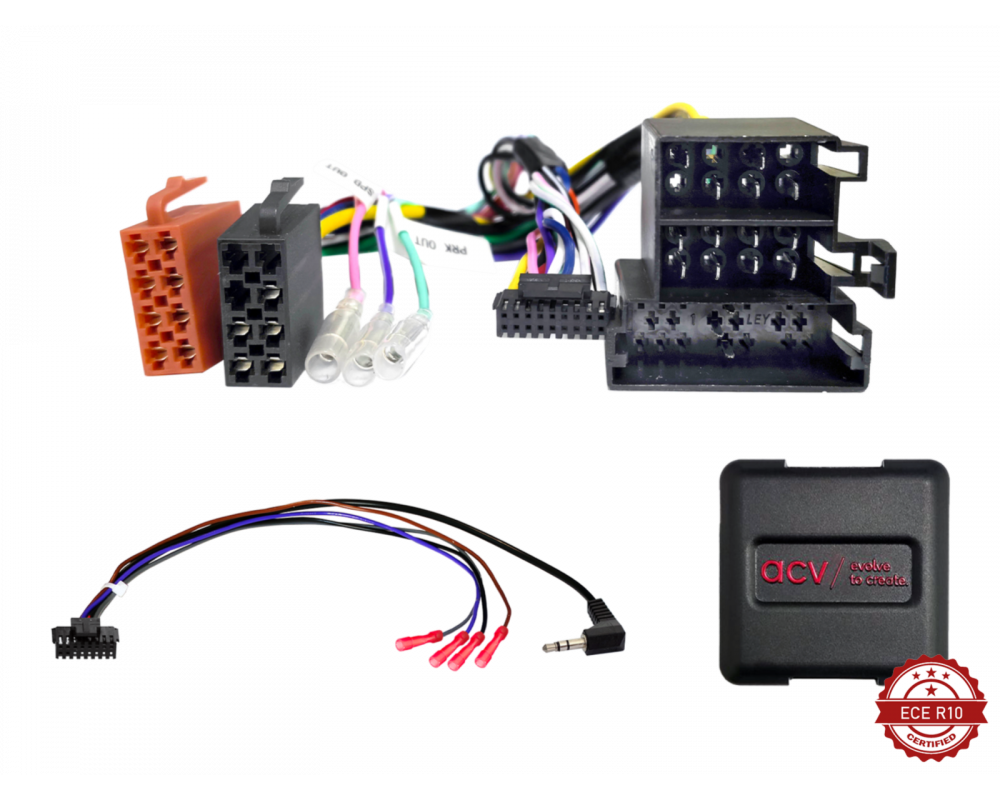

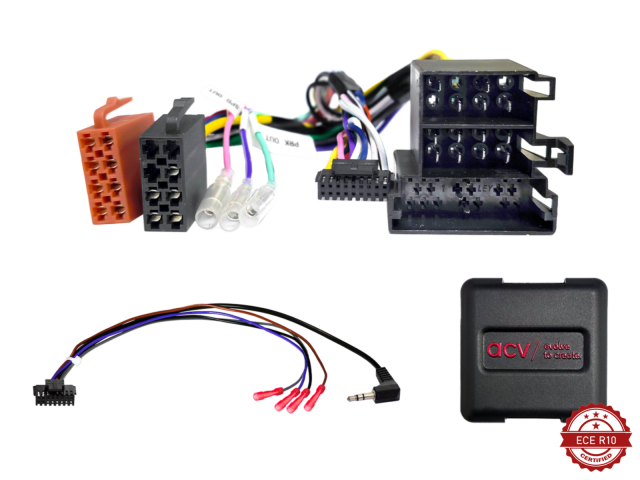

Behoud de originele stuurafstandsbediening functies, als u uw fabrieksradio inruilt voor een aftermarket radio. Vergelijk de geïllustreerde connector van de adapter met die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

Analoge SWC CAN-bus

Stekker: ISO / Mini-ISO Stekker: OEM-SWC > 3,5 mm-jackplug / losse kabel

Voertuigen met OEM-headunit Voertuigen met 8 SWC-toetsen / functies Voertuigen met CAN-bus en analoge SWC in Mini-ISO-stekker C2, pin 10/11/12

Voertuigen met Blue&Me > Blue&Me-module moet geïnstalleerd blijven

DIP-schakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie handleiding)

Toepassing in voertuigen:

Citroën Citroën Jumper (250) 10/2006 – 11/2011 Citroën Jumper (250) 11/2011 – 05/2014* Citroën Relay (250) 2006 – 2011 Citroën Relay (250) 2011 – 2014*

Fiat Fiat Ducato (ZAF 250) 06/2006 – 06/2011 Fiat Ducato (ZAF 250) 06/2011 – 05/2014*

Peugeot Peugeot Boxer (Y) 02/2007 – 07/2011 Peugeot Boxer (Y) 07/2011 – 05/2014*

De volgende signalen worden geleverd:

Re-geïmporteerde voertuigen of voertuigen met andere software zijn mogelijk niet compatibel wat betreft hun functies.

rood: +12V ontstekingsklem 15 oranje: +12V verlichtingsklem 58 paars/wit: +12V achteruitrijsignaal roze: toerentalimpulssignaal groen: GND handremsignaal

Belastbaarheid van de uitgangen: max. 250 mA

Stroomverbruik boven 250 mA: 1 relaisspoelweerstand min. 75 Ohm 2 relaisspoelweerstand min. 150 Ohm

SWC

*Voertuigen zonder Delphi 2-DIN OEM-headunit in pianozwart met centrale bedieningsknop *Voertuigen met Delphi 2-DIN OEM-headunit in pianozwart met centrale bedieningsknop: LFB Citroën/Fiat/Opel/Peugeot ISO CAN-bus/Mini ISO > Artikel: 42xfa004

Geschikt voor

• Citroën Jumper 2006-2014
• Citroën Relay 2006-2014
• Fiat Ducato 2006-2014
• Peugeot Boxer 2007-2014
