Stuurwiel Interface Diverse modellen Chrysler Dodge e.a. (42sch00c)
€72,60
Prijs met korting
€72,60
Normale prijs
Ga direct naar de productinformatie
Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.

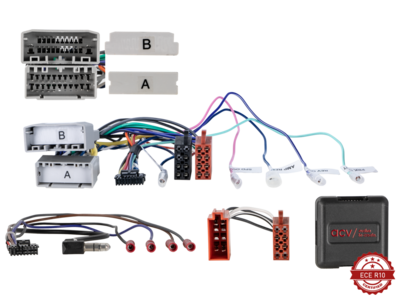

Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 22 Pin Chrysler Plug // 24 Pin Chrysler Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
blauw/wit: +12V Ampremote
Voertuigen met CAN-bus
Voertuigen met/zonder OEM-geluidssysteem
Voertuigen zonder +12V aangesloten ontstekingsterminal 15
Voertuigen zonder Oneindig OEM-geluidssysteem*/**
Voertuigen zonder CAN-bus aangesloten ontstekingsterminal 15 * *
Voertuigen zonder blindspotapparatuur
Dooie hoekweergave in buitenspiegels niet ondersteunen
PDC wordt niet ondersteund
OEM-geluidssysteemfader niet ondersteund
Audioweergave Telefoon/navigatiecontrole > speakeruitgang voor/achter door indien nodig over te schakelen
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Chrysler
Chrysler 200 2011 - 2014
Chrysler 300 06/2004 - 12/2010
Chrysler 300C (LX) 06/2004 - 11/2007
Chrysler 300C (LX) 11/2007 - 12/2010
Chrysler 300M 011/2002 - 06/2004
Chrysler Aspen 2007 - 2009
Chrysler Concorde 2002 - 2004
Chrysler Pacifica 2004 - 2008
Chrysler PT Cruiser (PT) 10/2001 - 04/2006
Chrysler PT Cruiser (PT) 01/2006 - 06/2009
Chrysler Sebring (RJ) 03/2001 - 04/2003
Chrysler Sebring (RJ) 04/2003 - 07/2007
Chrysler Sebring (RJ) 05/2007 - 08/2010
Chrysler Town&Country 2008 - 2016
Chrysler Voyager (GK/GY/RG) 03/2001 - 05/2004
Chrysler Voyager (GK/GY/RG) 05/2004 - 03/2008
Chrysler Voyager (RT) 03/2008 - 12/2010
Doge
Dodge Avenger (JS) 06/2007 - 06/2009
Dodge Kaliber (PK) 06/2006 - 12/2010
Dodge Caravan 2002 - 2015
Dodge Charger 2009 - 2012
Dodge Challenger 2008 - 2014
Dodge Dakota 2002 - 2011
Dodge Durango 2003 - 2009
Dodge Journey (JC) 06/2008 - 12/2010
Dodge Magnum 2008 - 2009
Dodge Nitro 2007 - 2011
Dodge RAM 2002 - 2008
Dodge RAM Dodge RAM 1500 2009 - 2011
Dodge RAM 2500 2010 - 2012
Dodge RAM 3500 2010 - 2012
Dodge RAM chassis cabine 2011
Dodge RAM C/V Tradesman 2012 - 2015
Dodge Stratus 2002 - 2006
Dodge Viper (SR) 11/2003 - 04/2010
Jeep
Commandant Jeep (WH) 05/2008 - 11/2010
Jeep Kompas (PK) 11/2006 - 6/2010
Jeep Kompas (PK) 05/2011 - 12/2016
Jeep Grand Cherokee (WJ) 10/2001 - 06/2005
Jeep Grand Cherokee (WH) 06/2005 - 10/2007
Jeep Grand Cherokee (WH) 10/2007 - 12/2010
Jeep Grand Cherokee (WK) 12/2010 - 6/2013
Jeep Liberty 2002 - 2012
Jeep Patriot (PK) 2007 - 2017
Jeep Wrangler (TJ) 01/2003 - 03/2007
Jeep Wrangler (JK) 04/2007 - 02/2011
Jeep Wrangler (JK) 02/2011 - 07/2018
Lancia
Lancia Voyager (RT) 11/2011 - 08/2015
Mitsubishi
Mitsubishi Raider 2008 - 2009
VW
Volkswagen Routan 2009 - 2015
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
OEM-geluidssysteemfaderfunctie niet ondersteund
* Voertuigen 2002 - 2009 vergelijkbaar met Infinity OEM-geluidssysteem niet ondersteund
*Infinity OEM Amplifier Bypass > Speaker opnieuw draaien
**Lenkradfernbetrieb LFB diverse Amerikaanse voertuigen/Opel GT analoog/CAN-bus > Artikel: 42-uni-usa
**ISO-adapterkabel Chrysler/Dodge/Jeep 22Pin > Artikel 1031-02
Optioneel:
Achtercameraadapter Chrysler/Dodge/Jeep/Mitsubishi/VW > Artikel: 771031-1030
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding na CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
