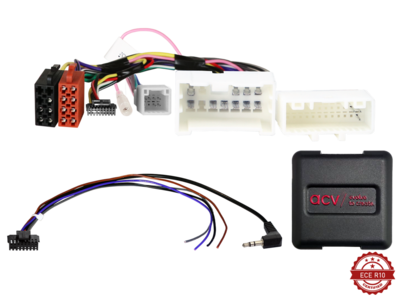

Stuurwiel Interface Diverse Voertuigen 12Pin/24Pin/6Pin Multilead (42sdc002/42svx006)
€43,88
Prijs met korting
€43,88
Normale prijs
Ga direct naar de productinformatie
Afstandsbedieningsadapter Dacia / Fiat / Mercedes / Nissan / Opel / Renault
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Verbinding: 12 Pin / 24 Pin / 8 Pin Dacia
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
encoding / gids grijze fabriek stekker met werkplaats apparatuur aanpassen indien nodig
Dacia met Media Nav / Media Nav Evo OEM Navigatie
Dacia 2017> met Visteon RO13-X07 OEM-apparaat zonder CAN-bus:
LFB Dacia/Fiat/Opel/Nissan/Renault 20Pin/32Pin Nissan > Artikel 42xvx007
Voertuigen Opel met Navi 50 Intellilink OEM Navigatie met USB/AUX front
Voertuigen Opel met Anatel 1-DIN OEM-apparaat zwart met voorkant AUX/USB 2 x chroom draaiknop
Voertuigen Opel zonder Navi 80 Intellilink OEM Navigatie
Voertuigen Renault zonder R-Link OEM Navigatie Silverbox
Voertuigen 2018>:
Rood +12V ontsteking stroomaansluiting 15 zekeringkast beveiligd > indien nodig
Voertuigen 2018>:
Interface rood +12V ontsteking stroomaansluiting 15 zekeringkast beveiligd > indien nodig
Voertuigen met OEM Navigatie / OEM achtercamera:
24 pin plugs voor installatie voor correcte installatie door meting met arbeidsmiddelen
Pin 9: +6V voeding OEM camera
Pin 21: Massa GND OEM Camera
Pin 10: Video +
Pin 22: Video -
Spanning converter +6V voedingsspanning OEM camera:
Spanningsomvormers 12 volt > 6 volt 1,5A max. > Artikel: 30.3520-04
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Dacia
Dacia Dokker (SD) 12/2012 - 03/2017
Dacia Dokker (SD) 03/2017 - 11/021
Dacia Dokker Stepway (SD) 11/2014 - 03/2017
Dacia Dokker Stepway (SD) 03/2017 - 10/020
Dacia Duster (SD) 11/2013 - 12/2017
Dacia Duster (SR) 01/2018 - 07/2021
Dacia Duster (SR) 09/2021 - 2024 *
Dacia Lodgy (SD) 06/2012 - 06/2021
Dacia Lodgy Stepway (SD) 11/2014 - 06/2021
Dacia Logan MCV (SD) 07/2013 - 09/2020
Dacia Sandero (SD) 01/2013 - 09/2020
Dacia Sandero Stepway (SD) 01/2013 - 09/2020
Fiat
Fiat Talento (ZAF 296) 07/2016 - 10/2021* *
Mercedes
Mercedes Citan (W415) 10/2012 - 12/2020
Nissan
Nissan NV300 (4/J4) 11/2016 - 06/2019* *
Nissan NV300 (4/J4) 06/2019 - 09/2021* *
Nissan NV300 (4/J4) 05/2021 - 09-2021* *
Nissan NV400 (M) 07/2014- 07/2020
Nissan NV400 (M) Gemeenschappelijke marktordening in de sector melk en zuivelprodukten
Nissan Primastar (4/F4/J4) 01/2011 - 05/2015* *
Opel
Opel Movano B (X62) 10/2013 - 09/2019* *
Opel Movano B (X62) 10/2019 - 08/2021* * *
Opel Vivaro B (X82) 06/2014 - 01/2019* *
Renault
Renault Captur (R) 6/2013 - 03/2017*
Renault Captur (R) 03/2017 - 12/2019
Renault Clio IV (X98) 11/2012 - 06/2016* * *
Renault Clio IV (X98) 06/2016 - 12/020* *
Renault Kangoo (W) 03/2013 - 12/2020
Renault Master III (M) 09/2014 - 08/2018*
Renault Master III Z.E. (M) 06/2018 - 06/0202*
Renault Master III (M) 10/2019 - 2024*
Renault Trafic III (J/JL) 09/2014 - 07/2019*
Renault Trafic III (J/JL) 09/2019 - 03/2022* *
Renault Twingo (N) 01/2012 - 07/2014* * *
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
* Voertuigen met radiovoorbereiding
** Voertuigen met Media Nav / Media Nav Evo OEM Navigatie
*** Voertuigen met Navi 50 Intellilink OEM Navigatie met USB/AUX / Media Nav OEM Navigatie
*** Voertuigen met 1-DIN OEM-apparaat zwart met voorkant AUX/USB 2 x Chrome draaiknop
** Voertuigen met 1-DIN OEM-apparaat zwart met voorste USB
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Diverse Voertuigen 12Pin/24Pin/6Pin Multilead (42sdc002/42svx006)
€43,88
Prijs met korting
€43,88
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xvx006
EAN: 4026724917123
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Verbinding: 12 Pin / 24 Pin / 8 Pin Dacia
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
encoding / gids grijze fabriek stekker met werkplaats apparatuur aanpassen indien nodig
Dacia met Media Nav / Media Nav Evo OEM Navigatie
Dacia 2017> met Visteon RO13-X07 OEM-apparaat zonder CAN-bus:
LFB Dacia/Fiat/Opel/Nissan/Renault 20Pin/32Pin Nissan > Artikel 42xvx007
Voertuigen Opel met Navi 50 Intellilink OEM Navigatie met USB/AUX front
Voertuigen Opel met Anatel 1-DIN OEM-apparaat zwart met voorkant AUX/USB 2 x chroom draaiknop
Voertuigen Opel zonder Navi 80 Intellilink OEM Navigatie
Voertuigen Renault zonder R-Link OEM Navigatie Silverbox
Voertuigen 2018>:
Rood +12V ontsteking stroomaansluiting 15 zekeringkast beveiligd > indien nodig
Voertuigen 2018>:
Interface rood +12V ontsteking stroomaansluiting 15 zekeringkast beveiligd > indien nodig
Voertuigen met OEM Navigatie / OEM achtercamera:
24 pin plugs voor installatie voor correcte installatie door meting met arbeidsmiddelen
Pin 9: +6V voeding OEM camera
Pin 21: Massa GND OEM Camera
Pin 10: Video +
Pin 22: Video -
Spanning converter +6V voedingsspanning OEM camera:
Spanningsomvormers 12 volt > 6 volt 1,5A max. > Artikel: 30.3520-04
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Dacia
Dacia Dokker (SD) 12/2012 - 03/2017
Dacia Dokker (SD) 03/2017 - 11/021
Dacia Dokker Stepway (SD) 11/2014 - 03/2017
Dacia Dokker Stepway (SD) 03/2017 - 10/020
Dacia Duster (SD) 11/2013 - 12/2017
Dacia Duster (SR) 01/2018 - 07/2021
Dacia Duster (SR) 09/2021 - 2024 *
Dacia Lodgy (SD) 06/2012 - 06/2021
Dacia Lodgy Stepway (SD) 11/2014 - 06/2021
Dacia Logan MCV (SD) 07/2013 - 09/2020
Dacia Sandero (SD) 01/2013 - 09/2020
Dacia Sandero Stepway (SD) 01/2013 - 09/2020
Fiat
Fiat Talento (ZAF 296) 07/2016 - 10/2021* *
Mercedes
Mercedes Citan (W415) 10/2012 - 12/2020
Nissan
Nissan NV300 (4/J4) 11/2016 - 06/2019* *
Nissan NV300 (4/J4) 06/2019 - 09/2021* *
Nissan NV300 (4/J4) 05/2021 - 09-2021* *
Nissan NV400 (M) 07/2014- 07/2020
Nissan NV400 (M) Gemeenschappelijke marktordening in de sector melk en zuivelprodukten
Nissan Primastar (4/F4/J4) 01/2011 - 05/2015* *
Opel
Opel Movano B (X62) 10/2013 - 09/2019* *
Opel Movano B (X62) 10/2019 - 08/2021* * *
Opel Vivaro B (X82) 06/2014 - 01/2019* *
Renault
Renault Captur (R) 6/2013 - 03/2017*
Renault Captur (R) 03/2017 - 12/2019
Renault Clio IV (X98) 11/2012 - 06/2016* * *
Renault Clio IV (X98) 06/2016 - 12/020* *
Renault Kangoo (W) 03/2013 - 12/2020
Renault Master III (M) 09/2014 - 08/2018*
Renault Master III Z.E. (M) 06/2018 - 06/0202*
Renault Master III (M) 10/2019 - 2024*
Renault Trafic III (J/JL) 09/2014 - 07/2019*
Renault Trafic III (J/JL) 09/2019 - 03/2022* *
Renault Twingo (N) 01/2012 - 07/2014* * *
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
* Voertuigen met radiovoorbereiding
** Voertuigen met Media Nav / Media Nav Evo OEM Navigatie
*** Voertuigen met Navi 50 Intellilink OEM Navigatie met USB/AUX / Media Nav OEM Navigatie
*** Voertuigen met 1-DIN OEM-apparaat zwart met voorkant AUX/USB 2 x Chrome draaiknop
** Voertuigen met 1-DIN OEM-apparaat zwart met voorste USB
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Dacia Dokker: 2012-2021
- Dacia Duster: 2013-2018, 2021-2024
- Dacia Lodgy: 2012-2021
- Dacia Logan: 2013-2020
- Dacia Sandero: 2013-2020
- Fiat Talento: 2016-2021
- Mercedes-Benz Citan: 2012-2020
- Nissan NV300: 2016-2021
- Nissan NV400: 2014-2021
- Nissan Primastar: 2011-2015
- Opel Movano: 2013-2021
- Opel Vivaro: 2014-2019
- Renault Captur: 2013-2019
- Renault Clio: 2012-2020
- Renault Kangoo: 2013-2020
- Renault Master: 2014-2024
- Renault Trafic: 2014-2019, 2021-2022
- Renault Twingo: 2012-2014
Handleiding:
Hulp nodig bij de selectie?
Telefoon: 035-5237325 · E-mail: info@carkitstunter.nl
