S.W.I. Fiat/Citroen/Fiat/Opel/Peugeot 52Pin Multilead

Productinformatie

Stuurwielbedieningsinterface

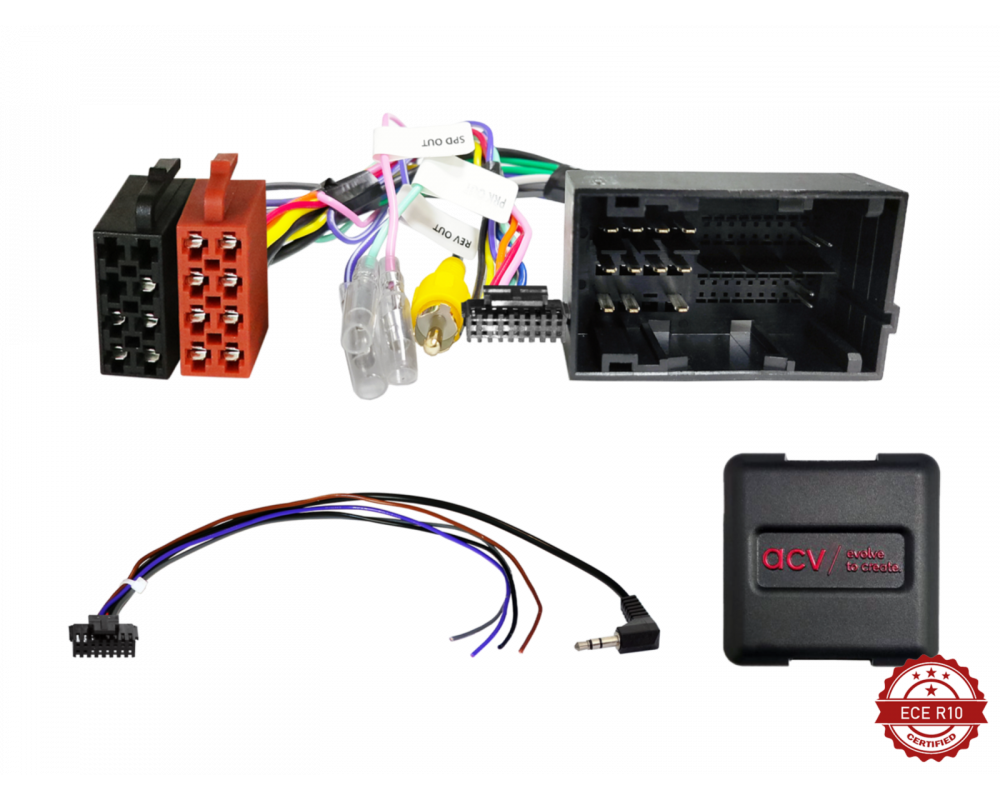

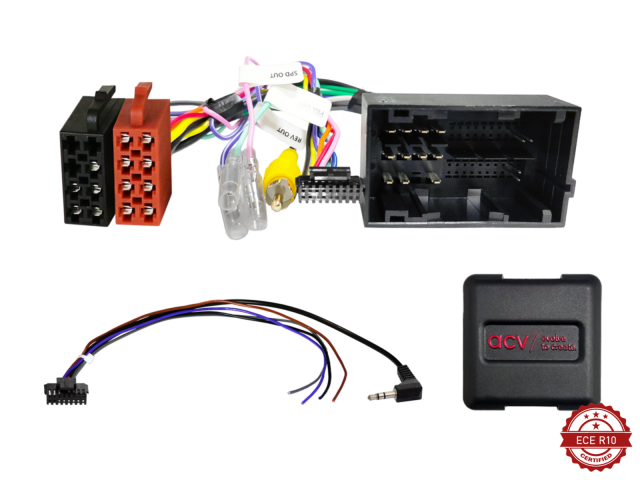

Behoud de originele stuurafstandsbediening functies, als u uw fabrieksradio inruilt voor een aftermarket radio. Vergelijk de geïllustreerde connector van de adapter met die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-busverbinding

: 52-pins Fiat-connector Aansluiting: OEM-stuurwielafstandsbediening > 3,5 mm jack / losse kabel Aansluiting: OEM-achteruitrijcamera > RCA (mannelijk) geel Ingang achteruitrijcamera

Voertuigen met Continental 250VP1 / 250VP2 OEM-unit Voertuigen met UConnect OEM-unit Voertuigen met Daiichi OEM-unit*

Knoppen stuurwielafstandsbediening: 2 x 4 Radiobedieningsfuncties

Instellingen DIP-schakelaar voor stuurwiel voor de fabrikant van het aftermarket-apparaat (zie gebruiksaanwijzing)

Voertuigen met foutmelding Dagteller na installatie > DIP-schakelaarpositie aanpassen met uitgeschakelde stroom DIP-schakelaar

5 aan / DIP-schakelaar 6 uit / witte jumper openen of sluiten DIP-schakelaar 5 uit / DIP-schakelaar 6 aan / witte jumper openen of sluiten

DIP-schakelaar 6 aan > 250VP1 OEM HU DIP-schakelaar 5 aan > 250VP2 OEM HU Witte jumper openen > Blue&Me OEM-functie

DIP-schakelaar 5 uit / DIP-schakelaar 6 uit / Witte jumper Open > Daiichi OEM-apparaat.

Na CAN-busconversie terugzetten naar stand-bymodus.

Voertuigen met permanente foutmeldingen en andere softwarepakketten zijn niet compatibel.

Voertuiginstellingen van de boordcomputer worden niet ondersteund.*** Grootlichtassistentie wordt niet ondersteund. Rijassistentiesystemen worden niet ondersteund. Datum-/tijdinstelling wordt niet ondersteund.***

Geschikt voor de volgende voertuigen:

Alfa Romeo Alfa Romeo 4C (960) 01/2014 - 08/2018 ** Alfa Romeo Giulietta (940) 10/2013 - 04/2016 Alfa Romeo Giulietta (940) 04/2016 - 12/2021** Alfa Romeo MiTo (955) 12/2013 - 08/2016 Alfa Romeo MiTo (955) 08/2016 - 08/2018

Citroen Citroen Jumper (250) 05/2014 - 10/2022* Citroen Jumper (250) 10/2022 - 06/ 2024* Citroen e-Jumper (259) 10/2021 - 06/2024* Citroen Relay (250) 2006-2024

Dodge Dodge Dart 2013-2016**** Dodge RAM 2013-2021 **** Dodge RAM Promaster 2013-2021***** Dodge RAM Promaster-City 2015-2021

Fiat Fiat 500 (ZAF 312) 07/2016-2023 Fiat 500L (ZAF 199) 10/2012-07/2017 Fiat 500L (ZAF 199) 07/2017-03/2022 Fiat Doblo (ZAF 263) 01/2015-06/2022 Fiat Ducato (ZAF 250) 05/2014 - 11/2021*

Opel Movano Cargo C (Y) 10/2021 - 01/2024* Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024*

Peugeot Boxer (Y) 09/2014 - 12/2019* Peugeot Boxer (Y) 08/2018 - 06/2024* Peugeot e-Boxer (Y) 10/2021 - 06/2024 *

De volgende signalen worden geleverd:

Geïmporteerde voertuigen of voertuigen met andere software kunnen functioneel incompatibel zijn.

Rood: +12V Ontstekingsaansluiting 15 Oranje: +12V Verlichtingsaansluiting 58 Paars/Wit: +12V Achteruitrijsignaal Roze: Snelheidssignaal Groen: Massa Handremsignaal

Uitgangsbelasting: max. 250 mA

Stroomvereiste groter dan 250 mA: 1 relaisspoelweerstand 75 ohm min. 2 relaisspoelenweerstand 150 ohm min.

Afstandsbediening stuurwiel

*Voertuigen met Daiichi OEM-unit Kabelboom zwarte kabels > Verwijder adapterkabelboom Radiocompartiment bestuurderszijde *Voertuigen met direct aangesloten OEM Daiichi-unit gekleurde kabels niet compatibel > Artikel: 42a-1094-018 **Voertuigen met Continental touchscreen OEM-unit ***Boegcomputer voertuiginstellingen Info-adapter: Info- adapter Citroen/Fiat/Opel/Peugeot 52-pins Fiat VP1/VP2 > Artikel: 43uft01 ****Voertuigen met klein scherm *****Voertuigen met 5" OEM-scherm *****Voertuigen met 5" OEM-navigatie

Geschikt voor

• Alfa Romeo 4C 2014-2018
• Alfa Romeo Giulietta 2013-2021
• Alfa Romeo Mito 2013-2018
• Citroën Jumper 2014-2024
• Citroën Relay 2006-2024
• Dodge RAM 2013-2021
• Fiat 500 2016-2023
• Opel Movano 2021-2024
• Peugeot Boxer 2014-2024
