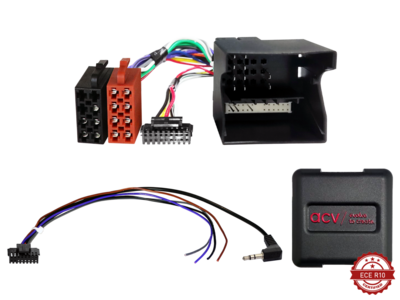

Stuurwiel Interface Ford Voertuigen 40Pin Quadlock Multilead Analoog (42sfo002)
€43,88
Prijs met korting
€43,88
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter Ford
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Aansluiting: 40 Pin Quadlock Ford Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen
Voertuigen met ontstekingsstroom + 12V klem 15
Voertuigen met 5000C / 6000CD / 6006CD OEM-apparaat
Elektrische kamer A:
Pin 16 +12V ontstekingsstroomterminal 15
Pin 14 Verlichtingsklem 58
MQS-kamer B:
Pin 6 afstandsbediening van het stuurwiel
Pin 8 afstandsbediening van het stuurwiel GND
Pin 11 retoursignaal +12V (indien bezet)
Pin 12 Snelheidspulssignaal (indien bezet)
Voertuigen zonder 7" OEM kleurnavigatie met geïntegreerde climatetronic
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Ford C-Max (DM2) 11/2003 - 05/2007
Ford C-Max (DM2) 05/2007 - 09/2010
Ford Fiesta (JH1/JD3) 10-2005 - 09/2008
Ford Focus (DA3) 11/2004 - 03/2008
Ford Focus (DA3) 02/2008 - 03/2011
Ford Fusion (JU2) 10-2005 - 07/2012
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6) 05/2010 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007
Ford Mondeo IV (BA7) 06/2007 - 10/2010
Ford Mondeo IV (BA7) 11/2010 - 08/2014
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Transit (F**6) 07/2006 - 03/2014
Ford Transit Connect (P*2) 06/2006 - 07/2013
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Ford Voertuigen 40Pin Quadlock Multilead Analoog (42sfo002)
€43,88
Prijs met korting
€43,88
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xfo002
EAN: 4026724916423
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Aansluiting: 40 Pin Quadlock Ford Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen
Voertuigen met ontstekingsstroom + 12V klem 15
Voertuigen met 5000C / 6000CD / 6006CD OEM-apparaat
Elektrische kamer A:
Pin 16 +12V ontstekingsstroomterminal 15
Pin 14 Verlichtingsklem 58
MQS-kamer B:
Pin 6 afstandsbediening van het stuurwiel
Pin 8 afstandsbediening van het stuurwiel GND
Pin 11 retoursignaal +12V (indien bezet)
Pin 12 Snelheidspulssignaal (indien bezet)
Voertuigen zonder 7" OEM kleurnavigatie met geïntegreerde climatetronic
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Ford C-Max (DM2) 11/2003 - 05/2007
Ford C-Max (DM2) 05/2007 - 09/2010
Ford Fiesta (JH1/JD3) 10-2005 - 09/2008
Ford Focus (DA3) 11/2004 - 03/2008
Ford Focus (DA3) 02/2008 - 03/2011
Ford Fusion (JU2) 10-2005 - 07/2012
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6) 05/2010 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007
Ford Mondeo IV (BA7) 06/2007 - 10/2010
Ford Mondeo IV (BA7) 11/2010 - 08/2014
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Transit (F**6) 07/2006 - 03/2014
Ford Transit Connect (P*2) 06/2006 - 07/2013
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Ford C-Max: 2003-2010
- Ford Fiesta: 2001, 2005, 2007-2008
- Ford Focus: 2004-2010
- Ford Fusion: 2005-2012
- Ford Galaxy: 2006-2015
- Ford Kuga: 2008-2012
- Ford Mondeo: 2003-2009, 2011-2013
- Ford S-Max: 2006-2009, 2011-2015
- Ford Transit: 2006-2014
- Ford Transit Connect: 2006-2013
