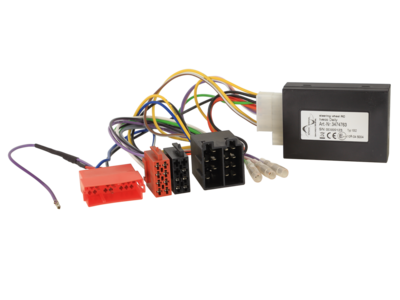

Stuurwiel Interface Iveco Daily VI/VII Delphi OEM Apparaat ISO/Mini ISO

Citroen / Iveco / Fiat / Opel

Houd de originele stuurbediening bij het schakelen van de fabrieksradio tegen een retrofitradio.

Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.

Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.

Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.

Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.

CAN-bus

Verbinding: ISO / Mini ISO
Verbinding: Mini ISO niet vereist

Controleer de afstandsbediening van het stuurwiel op de inrichting (zie BDA)
Positie dipschakelaar Controleer het stuurwiel van de voertuiguitrusting (zie BDA)

Telefoon sleutel functie ondersteund

Voertuigen Iveco met 2 x 4 functies Fiat Ducato stuurwiel (zie BDA)
Voertuigen Iveco + 12V continustroomterminal 30/+12V ontstekingsstroomterminal 15 uitwisseling indien nodig

Voertuigen Citroen / Fiat / Opel met radiovoorbereiding

Voertuigen Citroen / Fiat / Opel alternatieve aansluiting +12V retoursignaal /Snelheidssignaal:
vóór aansluiting door meting
Snelheidssignaal zwart 60 pinnen stekker > Pin 22
retoursignaal +12V groene 60 pinstekker > Pin 17

Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.

+12V ontstekingsterminal 15
+12V Verlichtingsklem 58
+12V retoursignaal
Snelheidssignaal

Laadvermogen Totaal vermogen: 200 mA max.
Laadvermogen Enkele uitgang: 180 mA. max

Elektriciteitsbehoefte van meer dan 180 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.

Stuurwielinterface

LFB-snelheidssignaalkabel > Blue Point 2010>/Pioneer/Sony 4 Pin: 42c-3474101
Stuurwielinterfacekabel met snelheidssignaal > JVC/Kenwood/XZent/Zenec 1 aansluitkabel 4 pinnen: 42c-3474104
Stuurwielinterfacekabel met snelheidssignaal > Alpine/Clarion/JVC 3,5mm-jack 4 pinnen: 42c-3474105
Stuurwielinterfacekabel met snelheidssignaal > Blue Point 2010>/China-autoradio aansluitkabel 4 pinnen: 42c-3474124

Algemene installatie-instructies:

Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning

Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig

Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8

Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8

Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.

Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product

• Handleiding, 1M
