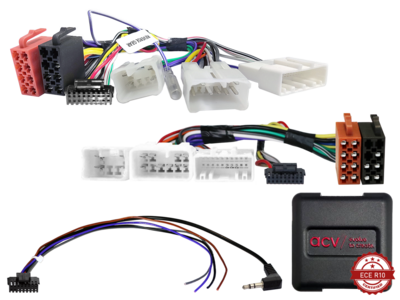

Stuurwiel Interface Lexus/Toyota voertuigen 20Pin/28Pin Multilead analoog (42sty00c)
€50,66
Prijs met korting
€50,66
Normale prijs
Ga direct naar de productinformatie
Lexus / Toyota
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
analoog
Verbinding: 10 Pin / 6 Pin / 20 Pin Toyota
Verbinding: 10 Pin / 6 Pin / 28 Pin Toyota
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen met Fujitsu Tien / Matsushita OEM-apparaat
Voertuigen met achtercamera
Voertuigen zonder 360° camerasysteem* *
Voertuigen zonder JBL / JBL Synthese / Mark Levinson OEM Sound System
Voertuigen met 18 pin LAN-connectoren:
Stuurwiel afstandsbediening op 8 Pin CN 800 stekker vóór aansluiting op OEM-apparaat door meting
Pin 6: SWC GND
Pin 7: SWC 1
Pin 8: SWC 2
Compatibel met alle voertuigen van LFB Interface:
LFB Lexus/Toyota diverse voertuigen 10Pin/6Pin/20Pin > Artikel: 42xty001
LFB Toyota diverse voertuigen 10Pin/6Pin/28Pin > Artikel: 42xty002
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Lexus
Lexus IS (XE1) 10/2001 - 1/2005
Lexus IS (XE2) 12-2005-11/2008
Lexus IS convertible (XE2) 07/2009 - 11/2010
Lexus IS (XE2) 11/2008 - 11/2010
Lexus IS convertible (XE2) 11/2010 - 10/2013
Toyota
Toyota 4Runner 2002 - 2009
Toyota Auris (E150) 07/2007 - 03/2010
Toyota Auris (E150) 03/2010 - 01/2013
Toyota Avianza 2003 - 2011
Toyota Avensis (T25) 01/2003 - 06/2006
Toyota Avensis (T25) 06/06/2009
Toyota Avensis (T27) 01/2009 - 12/2011
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Camry 2007 - 2011
Toyota Celica (T23) 10/1999 - 01/2006
Toyota Corolla (E120) 011/2002 - 07/2004
Toyota Corolla (E120) 07/2004 - 02/2007
Toyota Corolla (E170) 04/2014 - 12/2016 *
Toyota Corolla Verso (R1) 05/2004 - 06/2007
Toyota Corolla Verso (R1) 07/2007 - 04/2009
Toyota Estima 2006 - 2016
Toyota FJ Cruiser 2001 - 2007
Toyota Fortuner 2011 - 2015
Toyota Hiace (H1) 11/2006 - 10/2010
Toyota Hilux (N25) 10-2005 - 11/2008
Toyota Hilux (N25) 11/2008 - 12/2011
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Hilux (AN1P) 10/2020 - 2025* *
Toyota Innova 2006 - 2011
Toyota Innova 2011 - 2015
Toyota Landcruiser (J12) 01/2003 - 01/2009
Toyota Matrix 2003 - 2014
Toyota MR2 (W3) 04/2000 - 03/2003
Toyota Prado 2003 - 2009
Toyota Previa 2006 - 2019
Toyota Prius ZVW30/ZVW35 (XW3) 6/2009 - 04/2012
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016 *
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015 *
Toyota RAV4 (XA2) 10/2000 - 12/2003
Toyota RAV4 (XA2) 12/2003 - 01/2006
Toyota RAV4 (XA3) 03/2006 - 04/2009
Toyota RAV4 (XA3) 04/2009 - 05/2010
Toyota RAV4 (XA3) 05/2010 - 02/2013
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*/*
Toyota Verso (AR2) 04/2009 - 01/2013 *
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Verso-S (XP12) 03/2011 - 07/2014
Toyota Verso-S (XP12) 07/2014 - 12/2015
Toyota Vios 2003 - 2007
Toyota Yaris (XP9) 01/2006 - 01/2009
Toyota Yaris (XP9) 01/2009 - 10/2011
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017 *
Toyota Yaris (XP13) 04/2017 - 08/0220
Toyota Yaris (XP150) 2013 - 2023
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
Afstandsbediening op wielen
* Voertuigen met achtercamera LFB Toyota diverse voertuigen 28Pin USB/antenna/camera > Artikel: 42xty015
** Voertuigen met 360° OEM camerasysteem LFB Toyota diverse voertuigen 10Pin/6Pin/28Pin//24Pin > Artikel: 42xty019
*** Voertuigen zonder JBL OEM-apparaat
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
