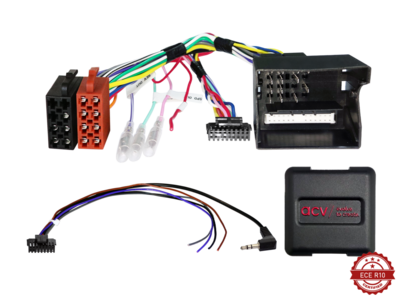

Stuurwiel Interface Opel Corsa (D) 2008-2014 40Pin Quadlock Multilead (42svx003)
€65,82
Prijs met korting
€65,82
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter Opel
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Aansluiting: 40 Pin Quadlock Opel Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: Steunspanning > losse kabel
Voertuigen met CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM-apparaat
Aansluiting losse kabel:
rood: +12V ontsteking stroomterminal 15 zekeringkast beveiligd
Voertuigen met een storing in de interface na langere bedrijfstijd:
1: OEM-apparaat verbinden
2: CAN-bus om te rusten
3: CAN-bus alternatieve tik: 32 Pin OEM display plug Can Hoog / Kan Laag > Pin 20 / Pin 23
4: CAN-bus alternatieve kraan: comfort KAN naar klimaattronic
Ondersteunt voertuiginstellingen (zie BDA)
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Opel Corsa D (S07) 12/2008 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
Ondersteunt voertuiginstellingen
Algemene installatie-instructies:
Verbindings- en verbindingssequentie:
1: Instellingen en configuratie van de interface zonder spanning
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende verbinding
6: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
Wijzigingen in de configuratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 en 6
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Opel Corsa (D) 2008-2014 40Pin Quadlock Multilead (42svx003)
€65,82
Prijs met korting
€65,82
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xvx003
EAN: 4026724917116
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Aansluiting: 40 Pin Quadlock Opel Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: Steunspanning > losse kabel
Voertuigen met CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM-apparaat
Aansluiting losse kabel:
rood: +12V ontsteking stroomterminal 15 zekeringkast beveiligd
Voertuigen met een storing in de interface na langere bedrijfstijd:
1: OEM-apparaat verbinden
2: CAN-bus om te rusten
3: CAN-bus alternatieve tik: 32 Pin OEM display plug Can Hoog / Kan Laag > Pin 20 / Pin 23
4: CAN-bus alternatieve kraan: comfort KAN naar klimaattronic
Ondersteunt voertuiginstellingen (zie BDA)
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Opel Corsa D (S07) 12/2008 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
Ondersteunt voertuiginstellingen
Algemene installatie-instructies:
Verbindings- en verbindingssequentie:
1: Instellingen en configuratie van de interface zonder spanning
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende verbinding
6: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
Wijzigingen in de configuratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 en 6
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Opel Corsa: 2008-2014
Handleiding:
