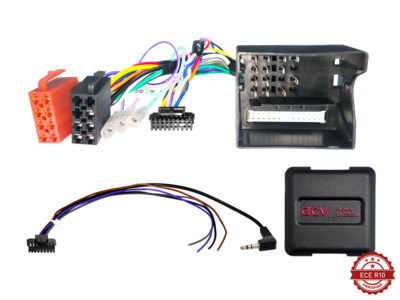

Stuurwiel Interface Opel Diverse Voertuigen 40Pin Quadlock Multilead (42svx002)
€65,82
Prijs met korting
€65,82
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter Opel
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Aansluiting: 40 Pin Quadlock Opel Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen met CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM-apparaat
Voertuigen met Blue Point / Delphi / Siemens VDO OEM-apparaat
Dip schakelaar 5 aan voor datum/tijd instelling
Voertuigen met CD30 OEM-apparaat:
DIP-schakelaar 5 uitgeschakeld
Voertuigen Opel Corsa D vanaf 2008:
LFB Opel Corsa D 2008-2014 40Pin Quadlock Multilead > Artikel: 42xvx003
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Nissan
Nissan Primastar (X83) 09/2006 - 01/2011
Opel
Opel Agila A (H00) 06/2003 - 11/2007
Opel Antara (L-A) 11/2006 - 11/2010
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 7/2003 - 10/2006
Opel Corsa D (S07) 10/2006 - 11/2008
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011 *
Opel Opel B (A-H) 07/2005 - 6/2010
Opel Opel B (A-H) 02/2008 - 12/2014
Renault
Renault Trafic II (L/jL) 10/2006 - 01/2011 *
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
Ondersteunt voertuiginstellingen
* Voertuigen met trapeziumvormige OEM-apparaat
Algemene installatie-instructies:
Verbindings- en verbindingssequentie:
1: Instellingen en configuratie van de interface zonder spanning
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende verbinding
6: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
Wijzigingen in de configuratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 en 6
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface Opel Diverse Voertuigen 40Pin Quadlock Multilead (42svx002)
€65,82
Prijs met korting
€65,82
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xvx002
EAN: 4026724917109
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.Opmerking:
CAN-bus
Aansluiting: 40 Pin Quadlock Opel Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Voertuigen met CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM-apparaat
Voertuigen met Blue Point / Delphi / Siemens VDO OEM-apparaat
Dip schakelaar 5 aan voor datum/tijd instelling
Voertuigen met CD30 OEM-apparaat:
DIP-schakelaar 5 uitgeschakeld
Voertuigen Opel Corsa D vanaf 2008:
LFB Opel Corsa D 2008-2014 40Pin Quadlock Multilead > Artikel: 42xvx003
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
Nissan
Nissan Primastar (X83) 09/2006 - 01/2011
Opel
Opel Agila A (H00) 06/2003 - 11/2007
Opel Antara (L-A) 11/2006 - 11/2010
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Combo (C) 10/2004 - 09/2011
Opel Corsa C (X01) 7/2003 - 10/2006
Opel Corsa D (S07) 10/2006 - 11/2008
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum I (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011 *
Opel Opel B (A-H) 07/2005 - 6/2010
Opel Opel B (A-H) 02/2008 - 12/2014
Renault
Renault Trafic II (L/jL) 10/2006 - 01/2011 *
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 Ralais spoelweerstand 150 ohm min.
Afstandsbediening op wielen
Ondersteunt voertuiginstellingen
* Voertuigen met trapeziumvormige OEM-apparaat
Algemene installatie-instructies:
Verbindings- en verbindingssequentie:
1: Instellingen en configuratie van de interface zonder spanning
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende verbinding
6: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
Wijzigingen in de configuratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 en 6
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Nissan Primastar: 2006-2011
- Opel Agila: 2003-2007
- Opel Antara: 2006-2010
- Opel Astra: 2004-2010
- Opel Combo: 2004-2011
- Opel Corsa: 2003-2008
- Opel Meriva: 2005-2010
- Opel Signum: 2005-2008
- Opel Tigra: 2004-2009
- Opel Vectra: 2005-2008
- Opel Vivaro: 2006-2011
- Opel Opel: 2005-2014
- Renault Trafic: 2006-2011
Handleiding:
