S.W.I. Peugeot-voertuigen 40-pins Quadlock zonder OEM apparaat

Productinformatie

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies, als u uw fabrieksradio inruilt voor een aftermarket radio. Vergelijk de geïllustreerde connector van de adapter met die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-busverbinding

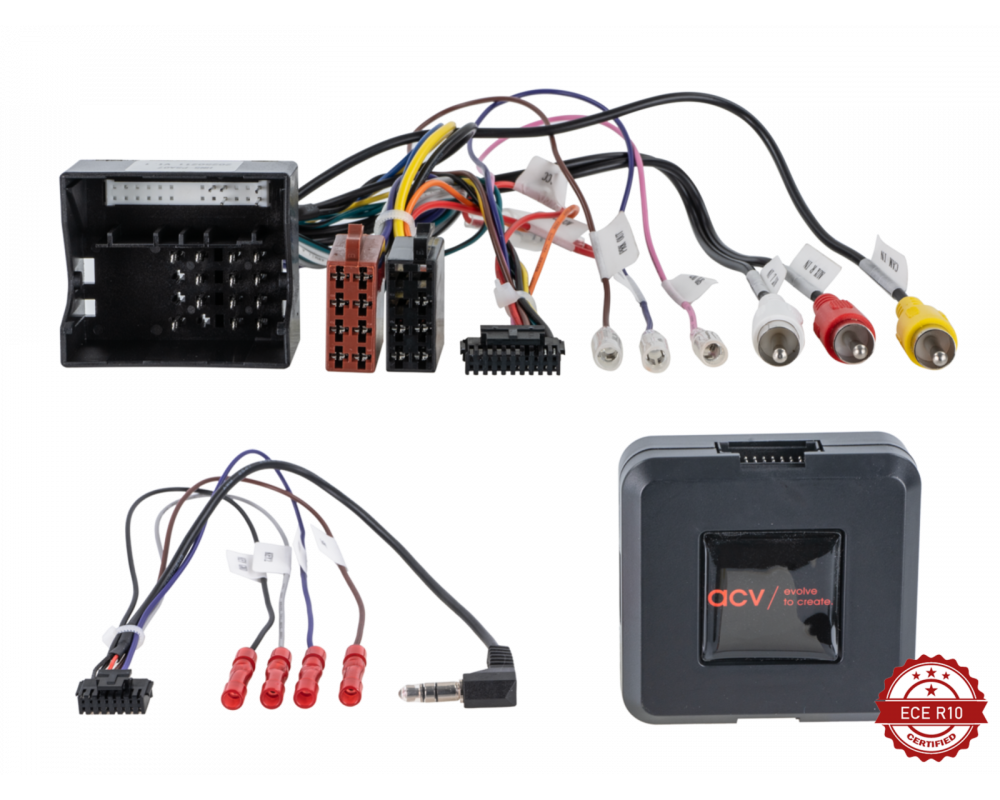

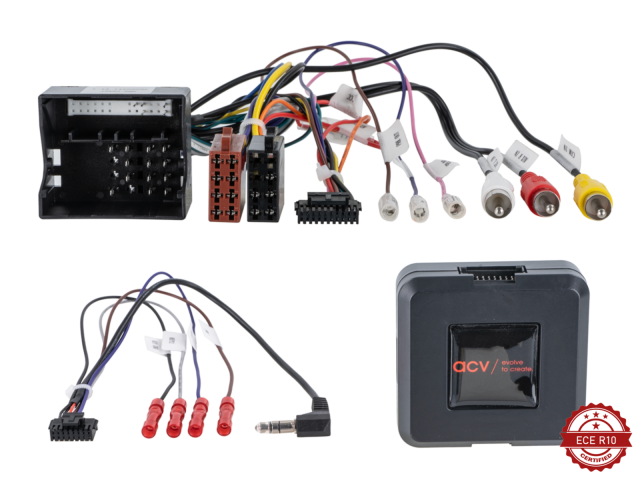

40-pins Quadlock Citroën/Peugeot-connector Aansluiting: OEM-stuurwielafstandsbediening > 3,5 mm jack/losse kabel

Voertuigen met radio-voorbereiding Voertuigen met radiocodering

Voertuigen zonder radiocodering: Voertuigcodering op OEM-apparaat vereist

DIP-schakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie gebruiksaanwijzing)

Geschikt voor de volgende voertuigen:

Citroën Berlingo (7) 06/2008 - 03/2012 Citroën Berlingo (7) 04/2012 - 05/2015 Citroën Berlingo (7) 06/2015 - 06/2018 Citroën C2 (J) 12/2004 - 12/2009 Citroën C3 (F) 10/2005 - 01/2010 Citroën C3 (S) 01/2010 - 01/2017 Citroën C4 (L) 11/2004 - 08/2010 Citroën C5 (D) 10/2004 - 04/2008 Citroën C8 (E) 01/2008 - 07/2012 Citroën C8 (E) 07/2012 - 06/2014 Citroën DS3 (S) 03/2010 - 07/2014 Citroen Jumpy (X) 02/2007 - 05/2016 Citroen Nemo (A) 08/2008 - 12/2015 Citroen Xsara Picasso (C) 03/2004 - 02/2010

Fiat Fiat Scudo (ZAF 270) 02/2007 -07/2016

Peugeot -Peugeot 207 (WC) 06/2006 - 06/2009 Peugeot 207 (W) 06/2009 - 07/2015 Peugeot 208 (C) 04/2012 - 04/2015 Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009 Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015 Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008 Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011 Peugeot 807 (E) 07/2002 - 02/2008 Peugeot 807 (E) 02/2008 - 06/2014 Peugeot 3008 (oU) 06/2009 - 10/2013 Peugeot 5008 Van (O) 10/2009 - 10/2013 Peugeot Bipper (A) 12/2007 - 12/2015 Peugeot Expert (X) 02/2007 - 08/2016 Peugeot Partner (7) 05/2008 - 03/2012 Peugeot RCZ (4J) 04/2010 - 09/2015

Toyota Toyota Proace 03/2013 - 08/2016

De volgende signalen worden geleverd:

Geïmporteerde voertuigen of voertuigen met andere software kunnen qua functionaliteit incompatibel zijn.

Rood: +12V ontstekingsaansluiting 15; Oranje: +12V verlichtingsaansluiting 58; Paars/Wit: +12V achteruitrijsignaal; Roze: snelheidssignaal; Groen: massa (GND); Handremsignaal. Nominale uitgangsstroom: maximaal 250 mA. Stroomvereiste bij een stroomsterkte hoger dan 250 mA: 1 relaisspoelweerstand minimaal 75 ohm; 2 relaisspoelweerstand minimaal 150 ohm.

Geschikt voor

• Citroën C2 2004-2009
• Citroën C3 2005-2017
• Citroën C4 2004-2010
• Citroën C5 2005-2008
• Citroën C8 2005-2014
• Citroën DS3 2010-2014
• Citroën C3 Picasso 2009-2017
• Citroën C4 Picasso 2006-2010
• Citroën Berlingo 2008-2018
• Citroën Jumpy 2007-2016
• Fiat Scudo 2007-2016
• Toyota Proace 2013-2016
• Peugeot 207 2006-2015
• Peugeot 208 2012-2015
• Peugeot 307 2005-2009
• Peugeot 407 2004-2011
• Peugeot 607 2004-2009
• Peugeot 807 2002-2014
• Peugeot 308 2007-2015
• Peugeot 3008 2009-2013
• Peugeot 5008 2009-2013
• Peugeot Expert 2007-2016
• Peugeot Partner 2008-2012
• Peugeot RCZ 2010-2015
