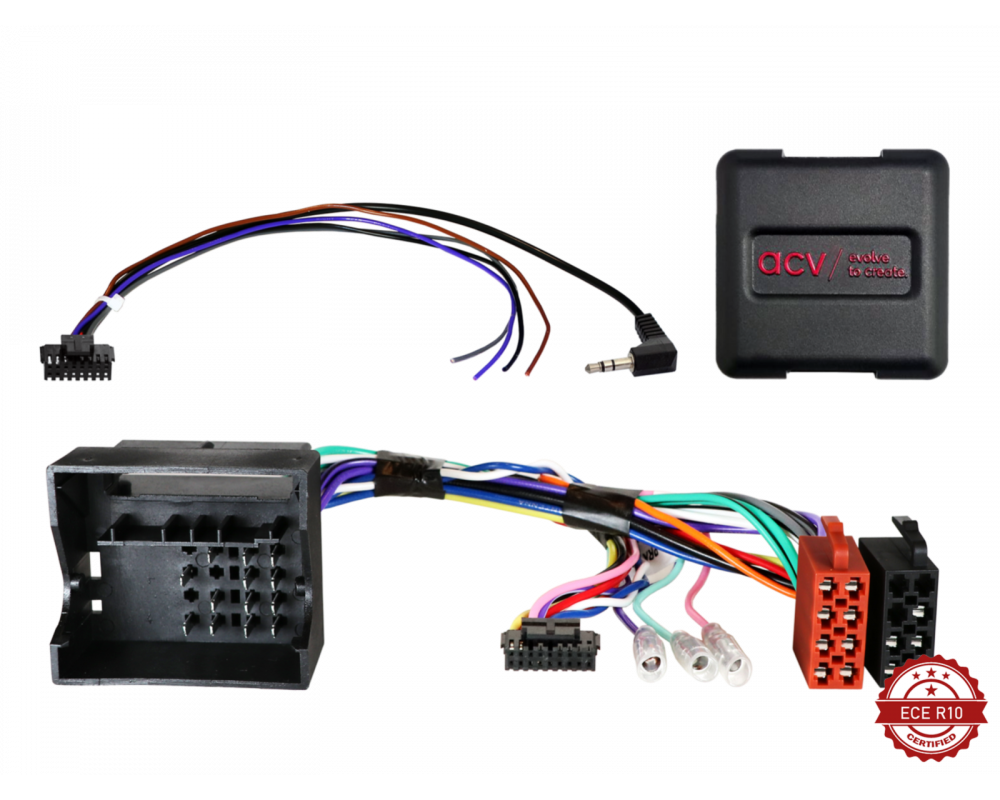

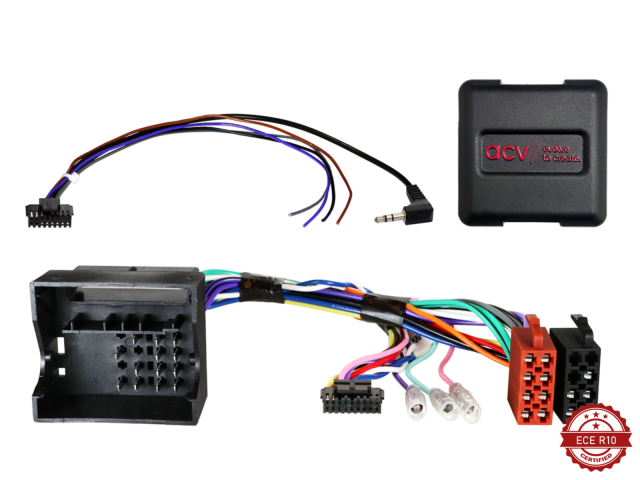

S.W.I. Seat/Skoda/VW voertuigen 40Pin Quadlock Multilead

Productinformatie

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies, als u uw fabrieksradio inruilt voor een aftermarket radio. Vergelijk de geïllustreerde connector van de adapter met die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock VAG-stekker Aansluiting: OEM-stuurbediening > 3,5 mm jack / losse kabel

Voertuigen zonder OEM-geluidssysteem

Voertuigen met OEM-geluidssysteem: LFB Audi/Seat/Skoda/VW verschillende modellen Quadlock > Artikel: 42a-1324-001

Seat-voertuigen zonder Seat Exeo (3R) 03/2009 - 05/2013

Skoda-voertuigen met Bolero / Stream OEM-apparaat Skoda-voertuigen met Amundson / Columbus OEM-navigatie

Skoda-voertuigen zonder Technisat OEM-apparaat

VW-voertuigen met RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM-apparaat VW-voertuigen met RNS315 / RNS510 OEM-navigatie

VW-voertuigen zonder RCD320 OEM-apparaat met ISO-stekkers

DIP-schakelaarinstellingen voor de fabrikant van de achteraf inbouwapparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Seat Seat Alhambra (7N) 10/2010 - 04/2015 Seat Altea (5P) 06/2004 - 03/2009 Seat Altea (5P) 04/2009 - 07/2015 Seat Ibiza (6J) 06/2008 - 02/2012 Seat Ibiza (6J) 03/2012 - 06/2015 Seat Leon (1P) 09/2005 - 03/2009 Seat Leon (1P) 04-2009 - 11/2012 Seat Mii (AA) 12/2011 - 06/2019* Seat Toledo (5P) 01/2005 - 10/2009 Seat Toledo (NH) 03/2013 - 05/2015

Skoda Skoda Citigo (AA) 06/2012 - 05/2017* Skoda Fabia (5J) 03/2007 - 04/2010 Skoda Fabia (5J) 06/2010 - 06/2014 Skoda Octavia (1Z) 06/2004 - 05/2009 Skoda Octavia (1Z) 01/2009 - 03/2013 Skoda Rapid (NH) 10/2012 - 04/2015 Skoda Roomster (5J) 09/2006 - 04/2010 Skoda Roomster (5J) 06/2010 - 02/2015 Skoda Superb (3T) 07/2008 - 05/2013 Skoda Superb (3T) 06/2013 - 05/2015 Skoda Yeti (5L) 08/2009 - 10/2013

VW VW Amarok (2H) 03/2010 - 08/2016 VW Beetle (16) 11/2011 - 06/2016 VW Caddy III (2K) 10/2003 - 08/2010 VW Caddy III (2K) 09/2010 - 04/2015 VW Caddy IV (DU) 06/2015 - 09/2020** VW CC (3C/35) 06/2008 - 08/2016 VW Eos (1F) 05/2006 - 10/2010 VW Eos (1F) 10/2010 - 04/2015 VW Fox (5Z) 04/2005 - 08/2011 VW Fusca (Brazil) 2005 - 2011 VW Golf V (1K) 11/2003 - 09/2008 VW Golf V (1KM) 06/2007 - 10/2009 VW Golf V Plus (1KP) 01/2005 - 02/2009 VW Golf VI (1K) 11/2008 - 09/2012 VW Golf VI (1KM) 11/2009 - 04/2013 VW Golf VI Plus (1KP) 03/2009 - 01/2014 VW Jetta III (1K5/1KM) 09/2005 - 10/2010 VW Jetta IV (162) 01/2011 - 08/2014 VW Magotan (Asia) 2005 - 2011 VW Passat B6 (3C2) 11/2005 - 07/2010 VW Passat B6 (3C5) 08/2005 - 07/2010 VW Passat B7 (3C/362) 11/2010 - 10/2014 VW Polo IV (9N) 03/2005 - 03/2009 VW Polo V (6R) 06/2009 - 01/2014 VW Scirocco III (13) 08/2008 - 04/2014 VW Sagitar (China) 2005 - 2011 VW Sharan II (7N) 08/2010 - 04/2015 VW Suran 2009 - 2015 VW Tiguan I (5N) 10/2007 - 02/2011 VW Tiguan I (5N) 06/2011 - 04/2016 VW Touareg I (7L) 11/2006 - 02/2010 VW Touran (1T) 01/2003 - 09/2006 VW Touran (1T) 11/2006 - 04/2010 VW Touran (1T) 08/2010 - 04/2015 VW UP! (AA) 12/2011 - 06/2016* VW Vento (Mexico) 2005 - 2011

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15 oranje: +12V verlichting klem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa GND handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA: 1 relais spoelweerstand 75 Ohm min. 2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

*Voertuigen zonder OEM-geluidssysteem **Voertuigen met Composition Audio MIB Entry OEM-apparaat met AUX/SD/USB aan de voorzijde

Geschikt voor

• Seat Alhambra 2010-2015
• Seat Altea 2004-2015
• Seat Exeo 2009-2013
• Seat Ibiza 2008-2015
• Seat Leon 2005-2012
• Seat Mii 2011-2019
• Seat Toledo 2005-2009
• Seat Toledo 2013-2015
• Skoda Citigo 2012-2017
• Skoda Fabia 2007-2014
• Skoda Octavia 2004-2013
• Skoda Rapid 2012-2015
• Skoda Roomster 2006-2015
• Skoda Superb 2008-2015
• Skoda Yeti 2009-2013
• Volkswagen Amarok 2010-2016
• Volkswagen Beetle 2011-2016
• Volkswagen Caddy 2003-2015
• Volkswagen Caravelle 2004-2015
• Volkswagen CC 2008-2016
• Volkswagen EOS 2006-2015
• Volkswagen Fox 2005-2011
• Volkswagen Golf 5 2003-2009
• Volkswagen Golf 6 2008-2014
• Volkswagen Jetta 2005-2014
• Volkswagen Multivan 2003-2015
• Volkswagen Passat 2005-2014
• Volkswagen Polo 2005-2014
• Volkswagen Phaeton 2007-2010
• Volkswagen Scirocco 2008-2014
• Volkswagen Sharan 2010-2015
• Volkswagen T5 Transporter 2003-2015
• Volkswagen T6 Transporter 2015-2019
• Volkswagen Tiguan 2007-2016
• Volkswagen Touran 2003-2015
• Volkswagen Touareg 2003-2010
• Volkswagen up! 2011-2016
