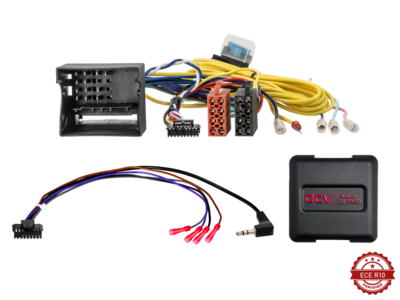

Stuurwiel Interface VW Crafter 2014-2016 40-Pins Quadlock / continu stroom
€68,37
Prijs met korting
€68,37
Normale prijs
Ga direct naar de productinformatie
Wiel afstandsbediening adapter VW
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 40 Pin Quadlock Mercedes Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: geel +12V continue stroom aansluiting 30 batterij beveiligd
Voertuigen met RCD 3002 OEM-apparaat
Voertuigen met RNS 4001 / RNS 5001 OEM Navigatie
Voertuigen met continue stroomuitschakeling
Voertuigen zonder continue stroomuitschakeling:
LFB BMW/Mercedes/Smart/VW diverse voertuigen Quadlock > Artikel 42a-1190-003
Voertuigen met RCD 2001 1-DIN OEM-apparaat:
LFB Mercedes diverse voertuigen ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
VW Crafter (2EC/2EK/2F) 07/2014 - 11/2016
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Stuurwiel Interface VW Crafter 2014-2016 40-Pins Quadlock / continu stroom
€68,37
Prijs met korting
€68,37
Normale prijs
Incl. BTW.
Excl. Verzendkosten.
SKU: 42xvw014
EAN: 4026724918311
Houd de originele stuurafstandsbedieningen bij het schakelen van de fabrieksradio tegen een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en het functionele toepassingsgebied en de software van de retrofitvoorziening, kunnen individuele bedrijfsfuncties worden weggelaten of vervangen door andere functies.
Vergelijk de geïllustreerde connectoren van de adapter met die in uw voertuig en zorg ervoor dat ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd.
Controleer de voertuigfuncties, de voertuiginstellingen en de afstandsbediening van het stuurwiel voor functie vóór de definitieve montage.
Opmerking:
CAN-bus
Verbinding: 40 Pin Quadlock Mercedes Plug
Aansluiting: OEM stuur afstandsbediening > 3,5 mm piol / losse kabel
Aansluiting: geel +12V continue stroom aansluiting 30 batterij beveiligd
Voertuigen met RCD 3002 OEM-apparaat
Voertuigen met RNS 4001 / RNS 5001 OEM Navigatie
Voertuigen met continue stroomuitschakeling
Voertuigen zonder continue stroomuitschakeling:
LFB BMW/Mercedes/Smart/VW diverse voertuigen Quadlock > Artikel 42a-1190-003
Voertuigen met RCD 2001 1-DIN OEM-apparaat:
LFB Mercedes diverse voertuigen ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
Dipp-schakelaarinstellingen voor de fabrikant van de retrofitvoorziening (zie BDA)
Geschikt voor de volgende voertuigen:
VW Crafter (2EC/2EK/2F) 07/2014 - 11/2016
De volgende signalen worden gegeven:
Herinvoer van voertuigen of voertuigen met verschillende software kan incompatible zijn met functies.
rood: +12V ontstekingsterminal 15
oranje: +12V lichtterminal 58
paars/wit: +12V retoursignaal
Roze: snelheidssignaal
groen: massa GND handremsignaal
Laadvermogen Outputs: 250 mA max.
Elektriciteitsbehoefte van meer dan 250 mA:
1 relaisspoelweerstand 75 ohm min.
2 relaisspoelweerstand 150 ohm min.
Afstandsbediening op wielen
Algemene installatie-instructies:
Evaluatie:
1: Het overhevelen van alle bedrijfsfuncties en voertuigimplementatiefuncties van het OEM-apparaat
2: Demontage van het OEM-apparaat zonder spanning
3: Controleer alle interface verbindingen op nauwkeurigheid en doorgang zonder spanning
Verbindings- en verbindingssequentie:
1: Instellingen en hardwareconfiguratie van de interface
2: Controleer de configuratie van de radioverbindingskabel
3: Sluit de radioverbindingskabel aan volgens de gebruikershandleiding van de retrofitvoorziening
4: Sluit alle andere aansluitingen aan volgens de gebruikershandleiding van de retrofitvoorziening
5: Aansluiting van de complete installatie op het voertuig met spanning-dragende aansluiting laatste
6: Softwareconfiguratie van de interface volgens informatie in de artikeltekst en in de BDA
7: Configuratie van de retrofitvoorziening volgens de gebruikershandleiding van de retrofitvoorziening
8: Functionele steekproef stuurwiel afstandsbediening en voertuig
Wijzigingen in de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Veranderingen zonder spanning omzetten
2: Verbinding na wijziging zie boven 5 tot 8
Bij storing van de interface of het voertuig:
1: Herschikking naar OEM-apparaat
2: OEM apparaat service
3: Aanmaken CAN-bus uitvoeren
4: De hardwareconfiguratie van de interface controleren
5: Verbinding met CAN-bus-Ruhe zie boven 5 tot 8
Verbindingen, verbindingsveranderingen, alternatieve aansluitingen, aansluitingen van losse kabels of uitbreidingen van losse kabels worden uitsluitend gebruikt voor oriëntatie en voor informatie voor getrainde specialisten.
Verdere aansluitingen, wijzigingen in de kabelconfiguratie van het kabeltuig of het gebruik van alternatieve aansluitingen of verbindingsextensies:
1: Verbindingen en wijzigingen moeten uitsluitend worden gemaakt door opgeleide specialisten
2: Verbindingen en wijzigingen moeten worden gecontroleerd voordat de fabrikant vrijgeeft of voor eventuele fabrieksgarantievoorwaarden die door de wijzigingen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten worden gecontroleerd op functie en nauwkeurigheid vóór de aansluiting door meting en aanpassing op basis van het kabelbezettingsplan van het voertuig
4: Verbindingen en veranderingen vinden onafhankelijk plaats zonder garantie op functie
5: Aansluitingen en wijzigingen vinden onafhankelijk plaats zonder garantie voor schade aan het voertuig, de retrofitinrichting of de interface
6: Veranderingen aan de voorgemonteerde kabelharnas kan leiden tot de vrijgave van de garantie van het product
Geschikt voor de volgende voertuigen:
- Volkswagen Crafter: 2014-2016
Handleiding:
